Aujourd’hui, c’est un ami qui m’a appelé à la rescousse car il a retrouvé sa Game Boy Color qu’il n’avait pas touchée depuis longtemps, avec des piles encore à l’intérieur 😐

Elle ne s’allume plus ni avec des piles ni avec son transfo, on va donc y regarder de plus près !

Déjà, on peut voir qu’elle est restée longtemps dans sa pochette de protection : l’avant a bien subis les UV, on voit bien la différence avec l’arrière qui a encore la couleur d’origine :

Inspection des cosses de piles : on voit bien les coulures des piles mais ça semble vraiment superficiel, pas de rouille à l’horizon !

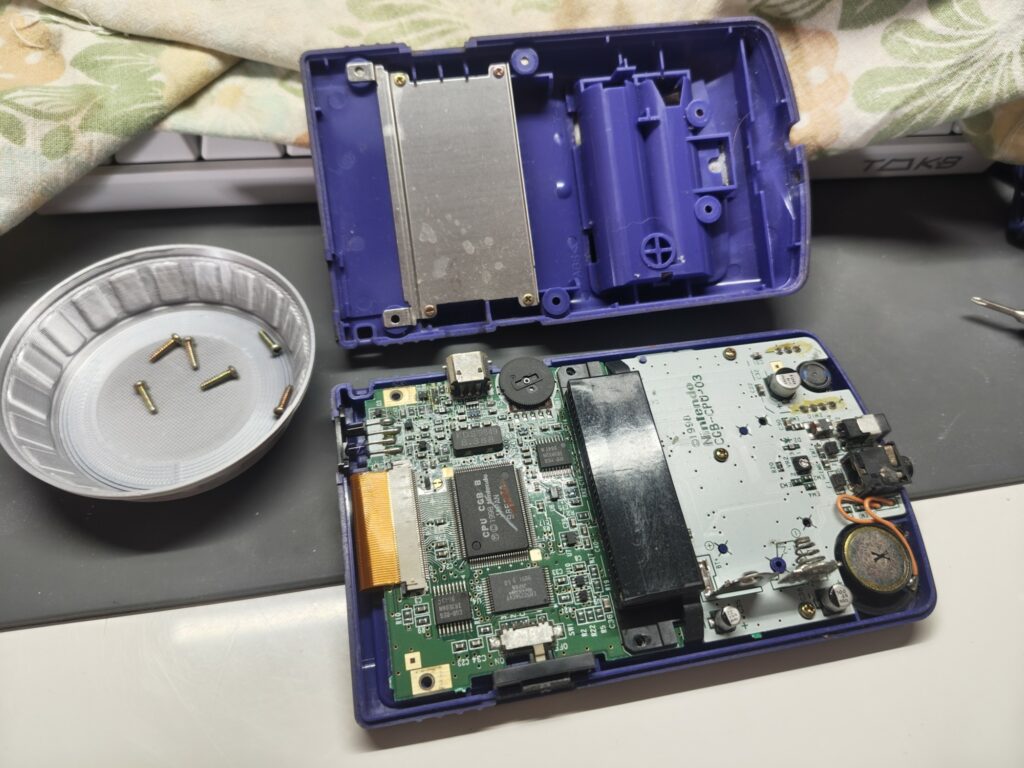

Après retrait des 6 vis, la voilà ouverte :

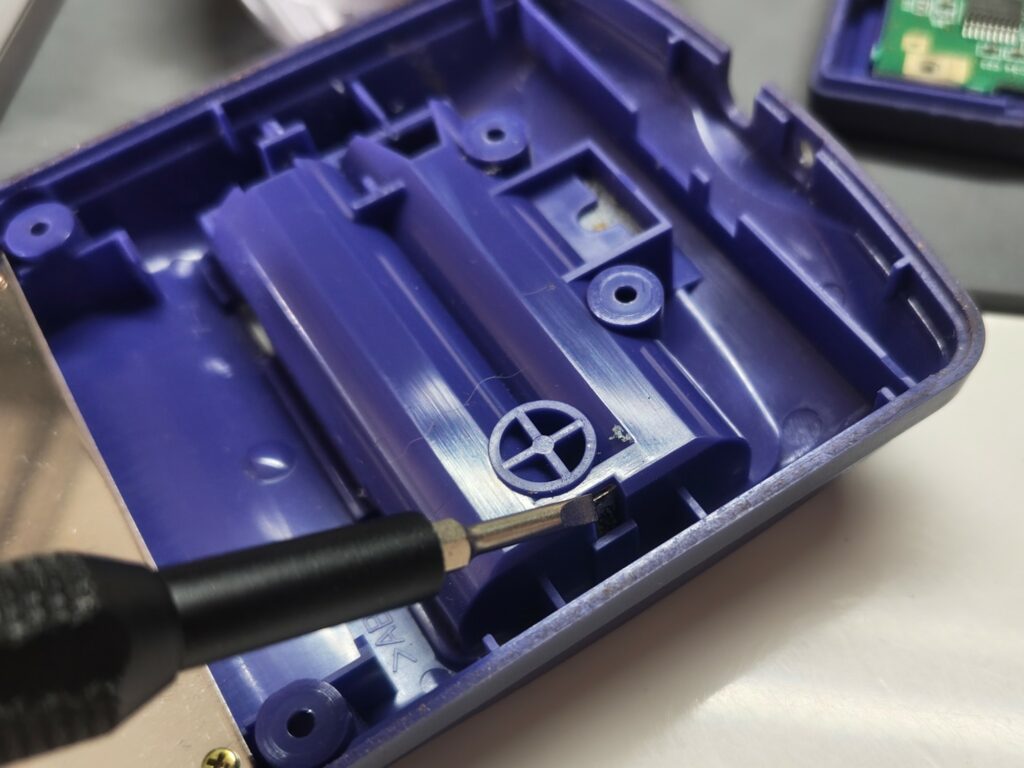

On commence par retirer les cosses qui sont simplement clipsées à la coque en appuyant sur la petite languette en métal ici :

Un petit lavage au vinaigre blanc et un rinçage à l’alcool :

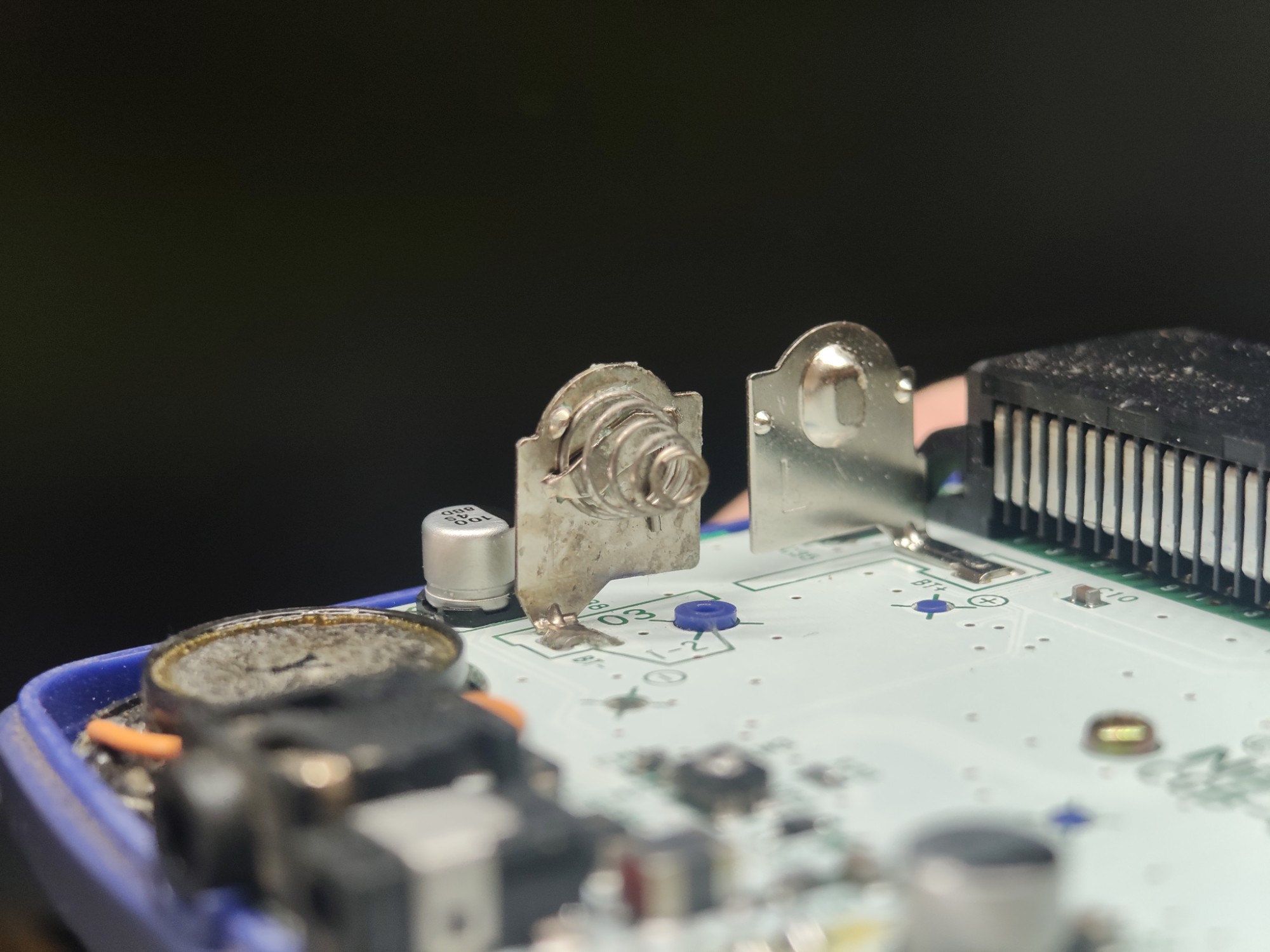

Idem pour les cosses soudées à la carte mère :

On voit que la cosse de gauche est légèrement décolorée, mais ça ne devrais pas avoir de conséquence 🙂

Je retire quand même la carte mère pour m’assurer que l’arrière est ok et qu’il n’y a pas de vinaigre qui a coulé. Si c’est le cas il faut l’essuyer sinon ça va rouiller !

On voit qu’il y a quand même un peu de blanc de piles qui a coulé de ce coté, il vaut mieux tout nettoyer 👌

J’en ai profité pour nettoyer les connecteurs des boutons afin qu’ils fassent mieux contact.

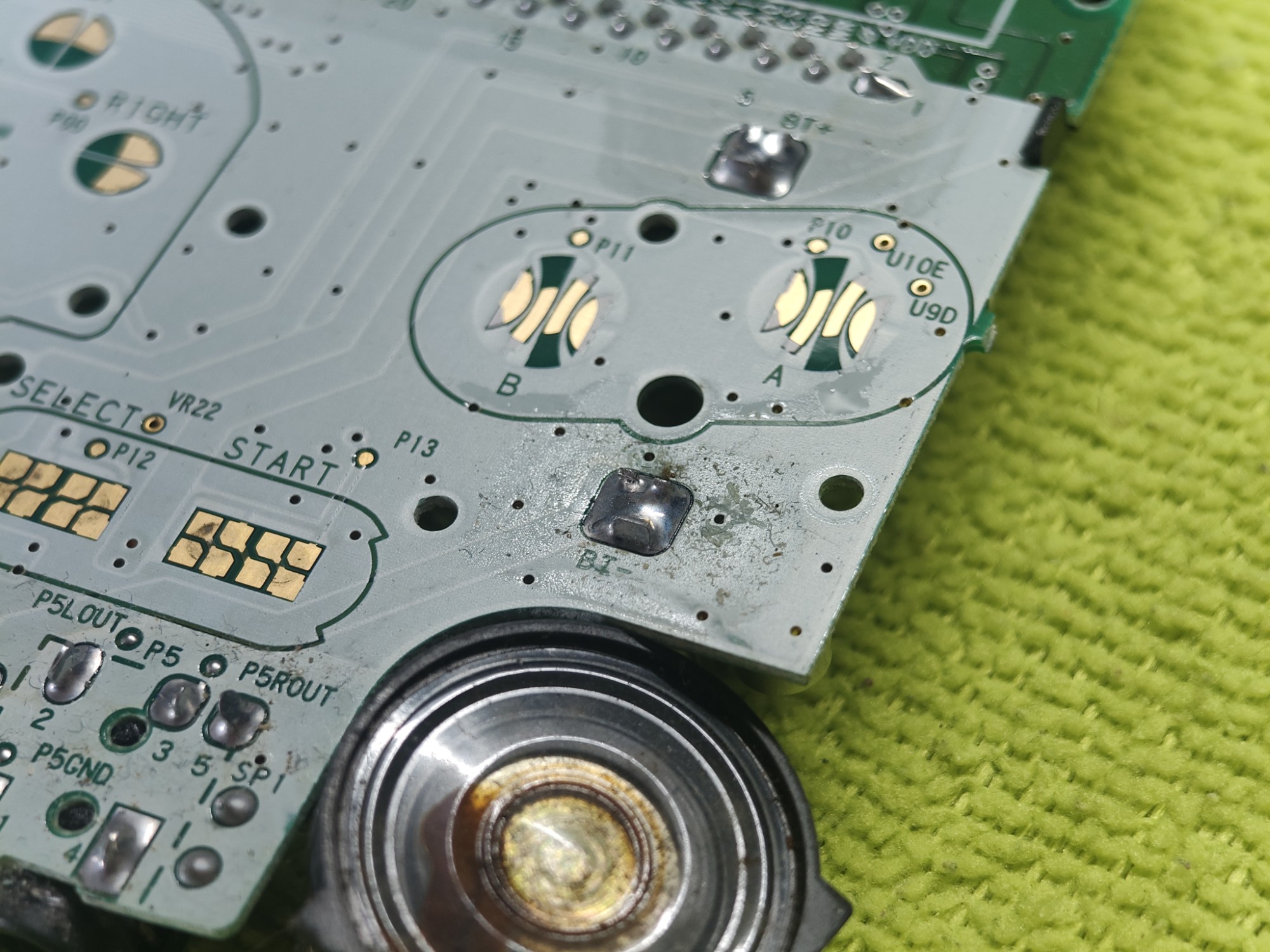

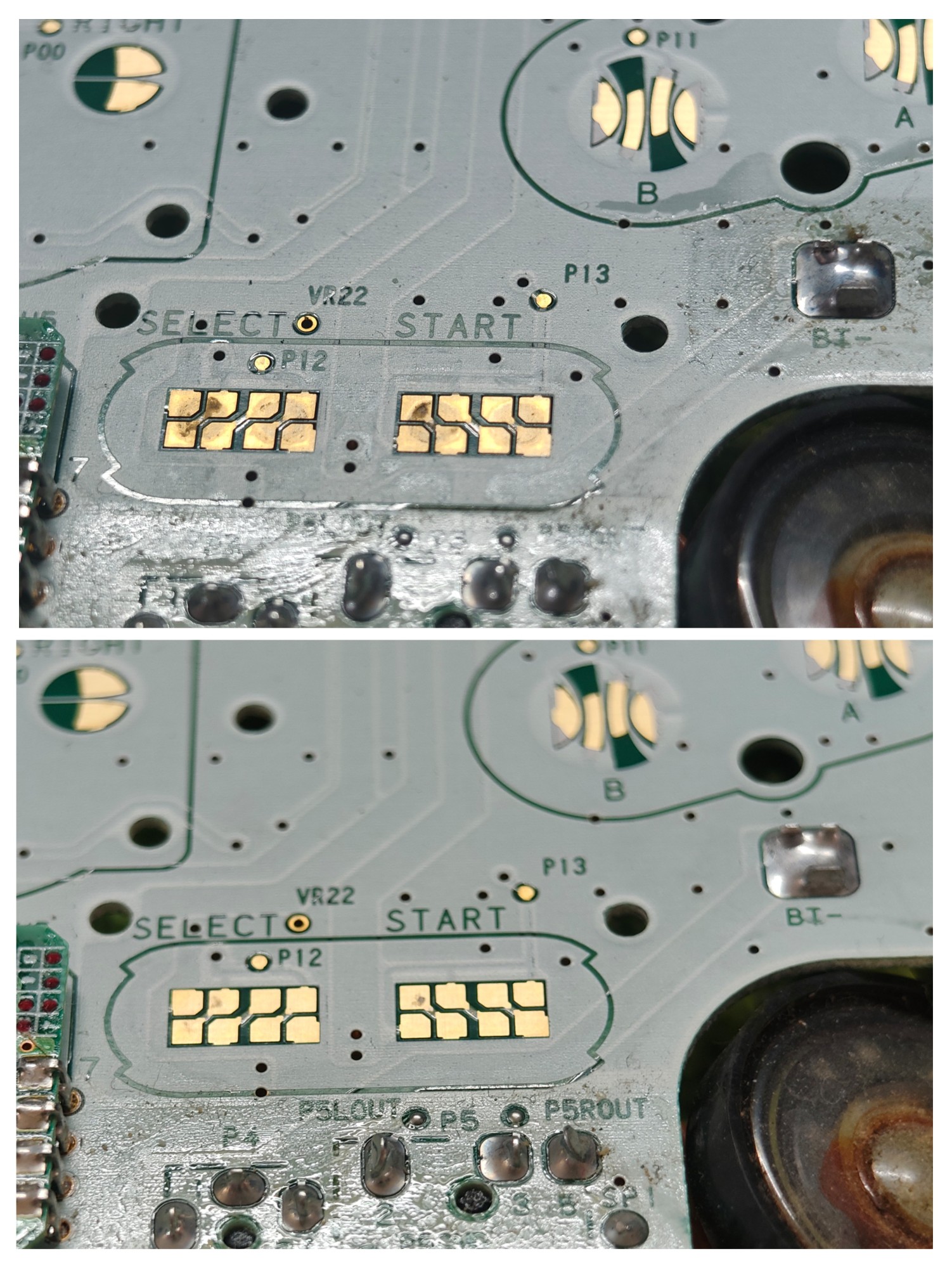

On voit qu’il n’y a quasi plus de noir au niveau des boutons START et SELECT après nettoyage :

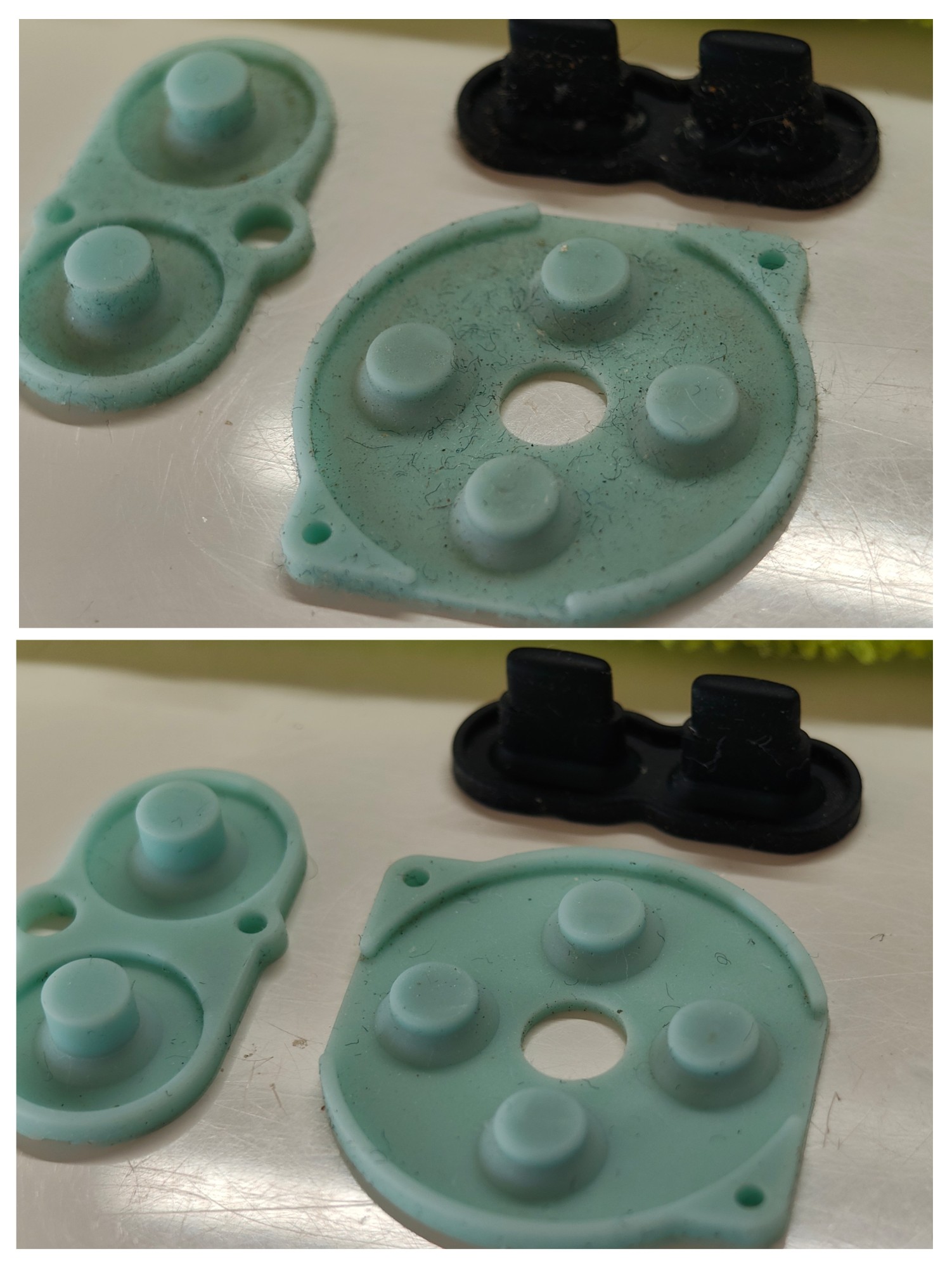

Tant qu’à faire, on nettoie aussi les patins en silicone :

Y’a plus qu’à mettre des piles :

Et l’allumer :

Yaaaaay elle s’allume \o/

On va essayer un jeu pour confirmer qu’elle fonctionne bien, j’ai choisi Lucky Luke, le tout premier jeu auquel j’ai joué sur Game Boy Color 🤓

Le jeu tourne bien, il y a du son et tous les boutons fonctionnent !

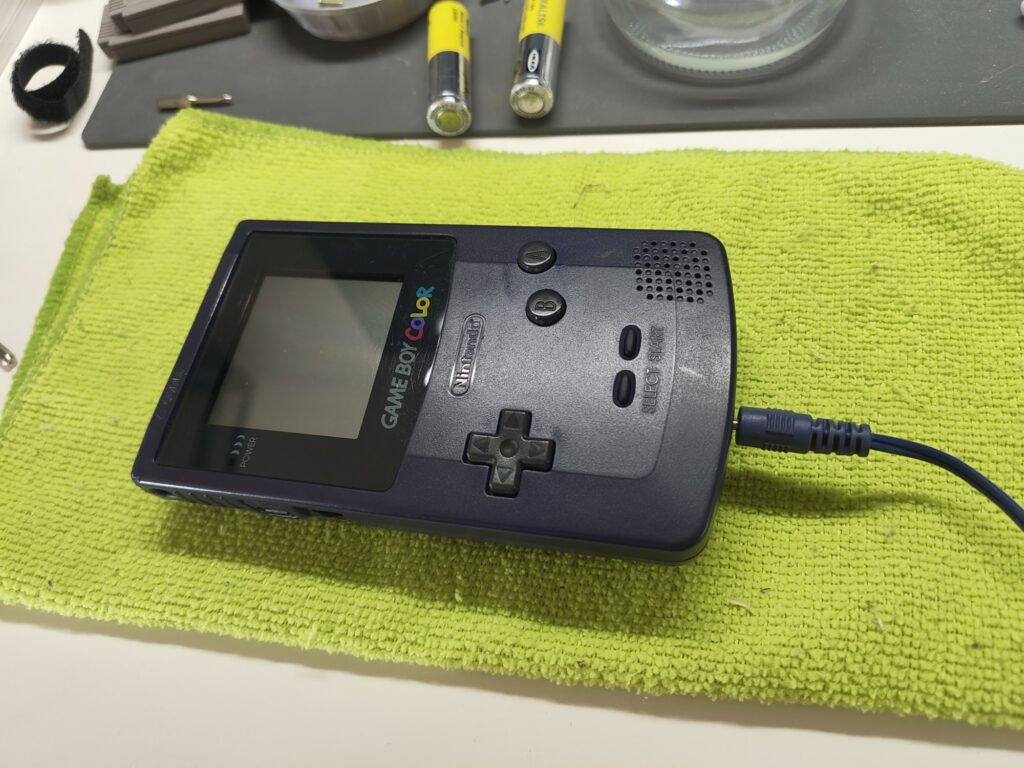

Maintenant on teste avec le transfo :

Ça ne fonctionne pas 😬

Je teste la tension à la sortie du transfo :

5 Volts … bizarre !

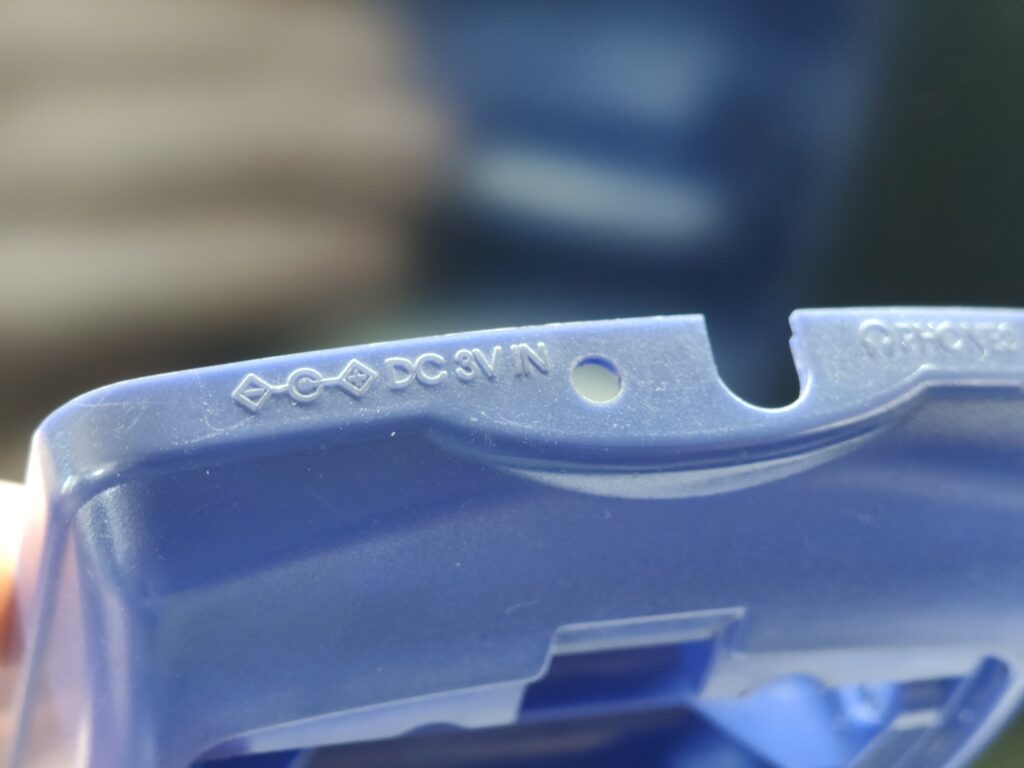

Le transfo devrait fournir du 3V comme c’est écrit dessus ainsi que sur la Game Boy Color :

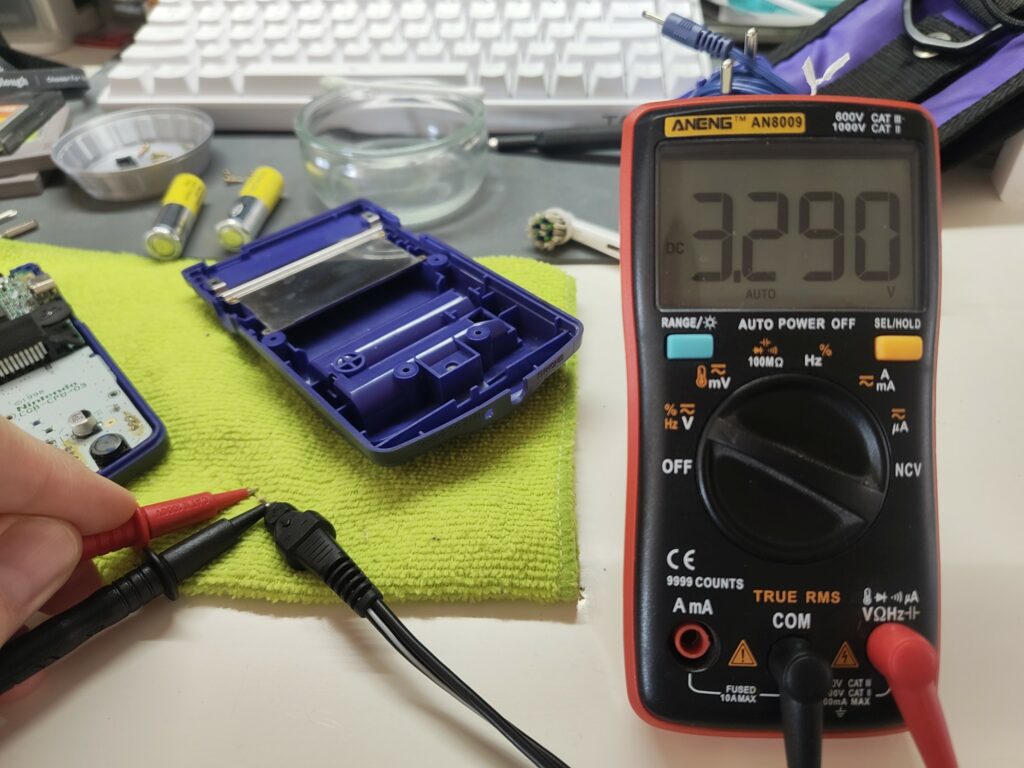

Le transfo est donc mort, je vais essayer avec mon transfo universel que j’ai réglé à 3V :

Bon c’est 3,3V mais c’est kifkif 😊

Malheureusement j’ai oublié de prendre des photos du test … mais sachez ça n’a pas fonctionné.

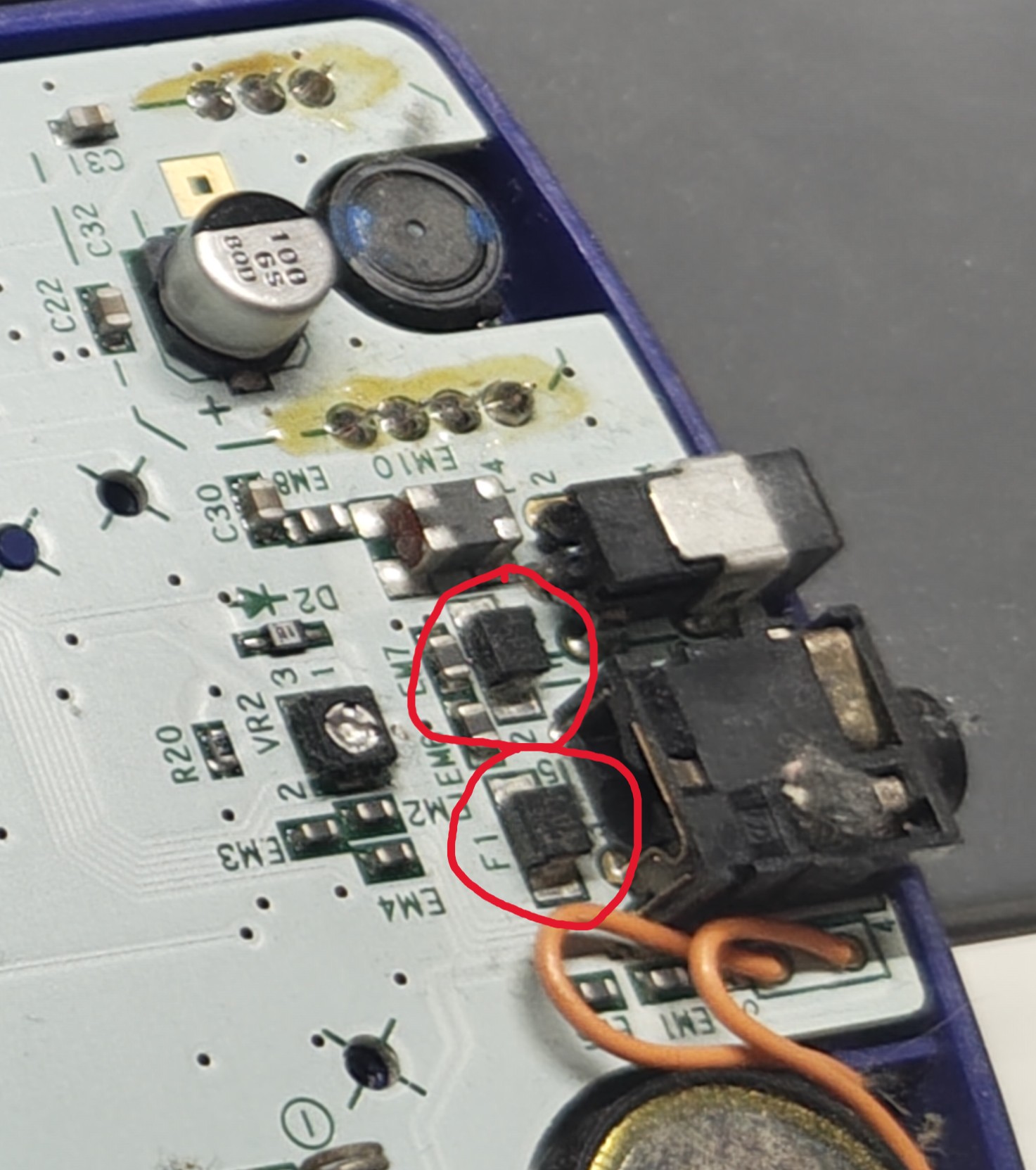

En zoomant sur une des photos du début de l’article, on peut voir ces deux composants noirs :

Ce sont des fusibles, et ils sont HS, très certainement suite à l’injection des 5V du transfo 🫤
Il faudrait donc les remplacer si on veut profiter de l’alimentation externe, mais le propriétaire de cette console n’en a pas l’utilité, il m’a dit qu’il jouera avec des piles, le bricolage s’arrête donc là !

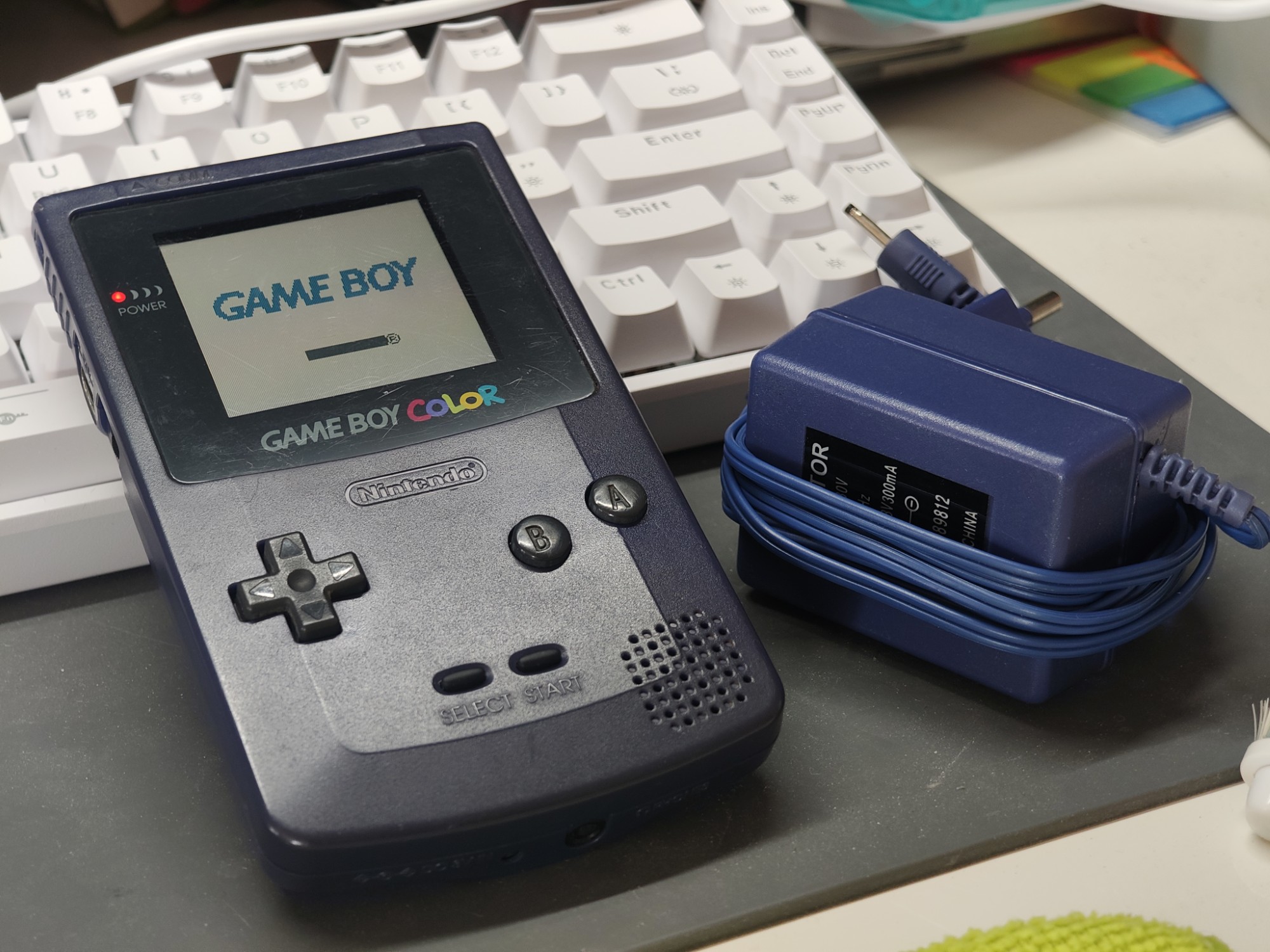

Traditionnelle photo de fin 😊

~ FIN ~
