Aujourd’hui, il est temps que je m’occupe de ce vélo qui traîne dans mon couloir depuis 2 ans 😅

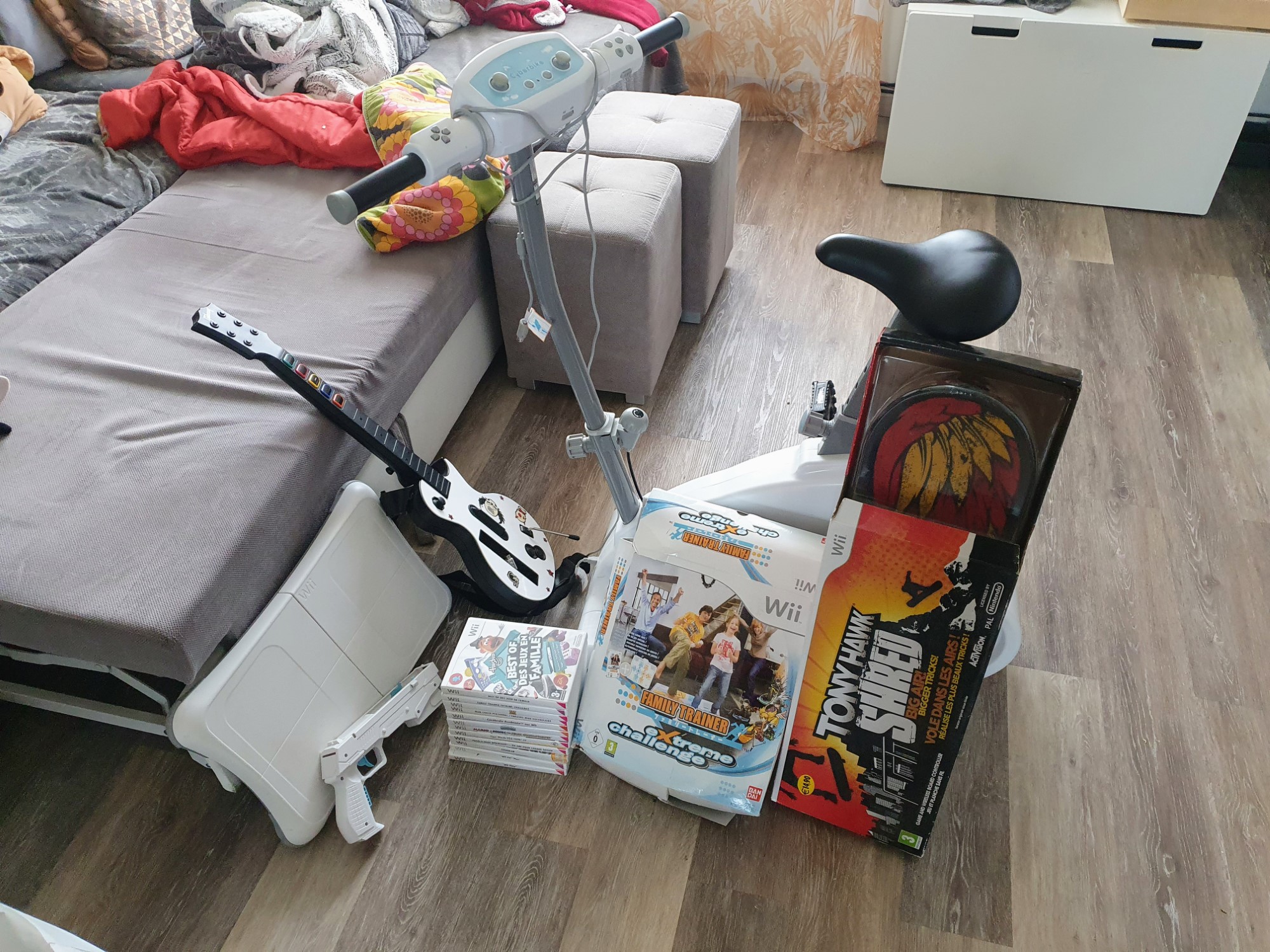

Je n’avais pas fait d’article Colis lors de la réception de ce vélo, voilà donc ce qu’il contenait (reçu en avril 2023 …) :

Bref, après 2 ans, c’est l’heure du bricolage !
Le problème est plutôt facile à identifier : normalement la prise doit faire partie du vélo …

Il faut donc le démonter, et ça n’a pas été facile !

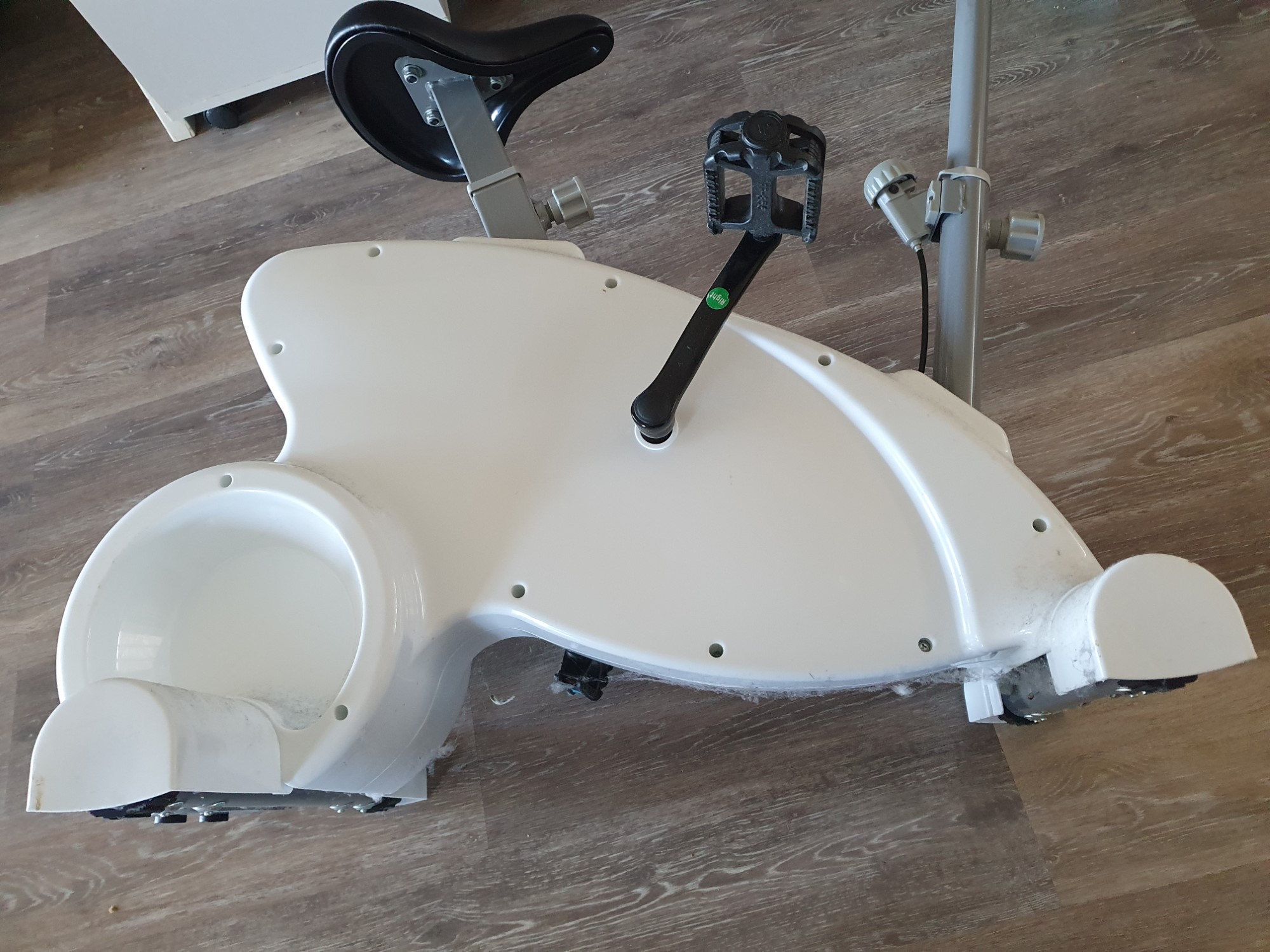

On voit qu’il y a pas mal de vis à retirer :

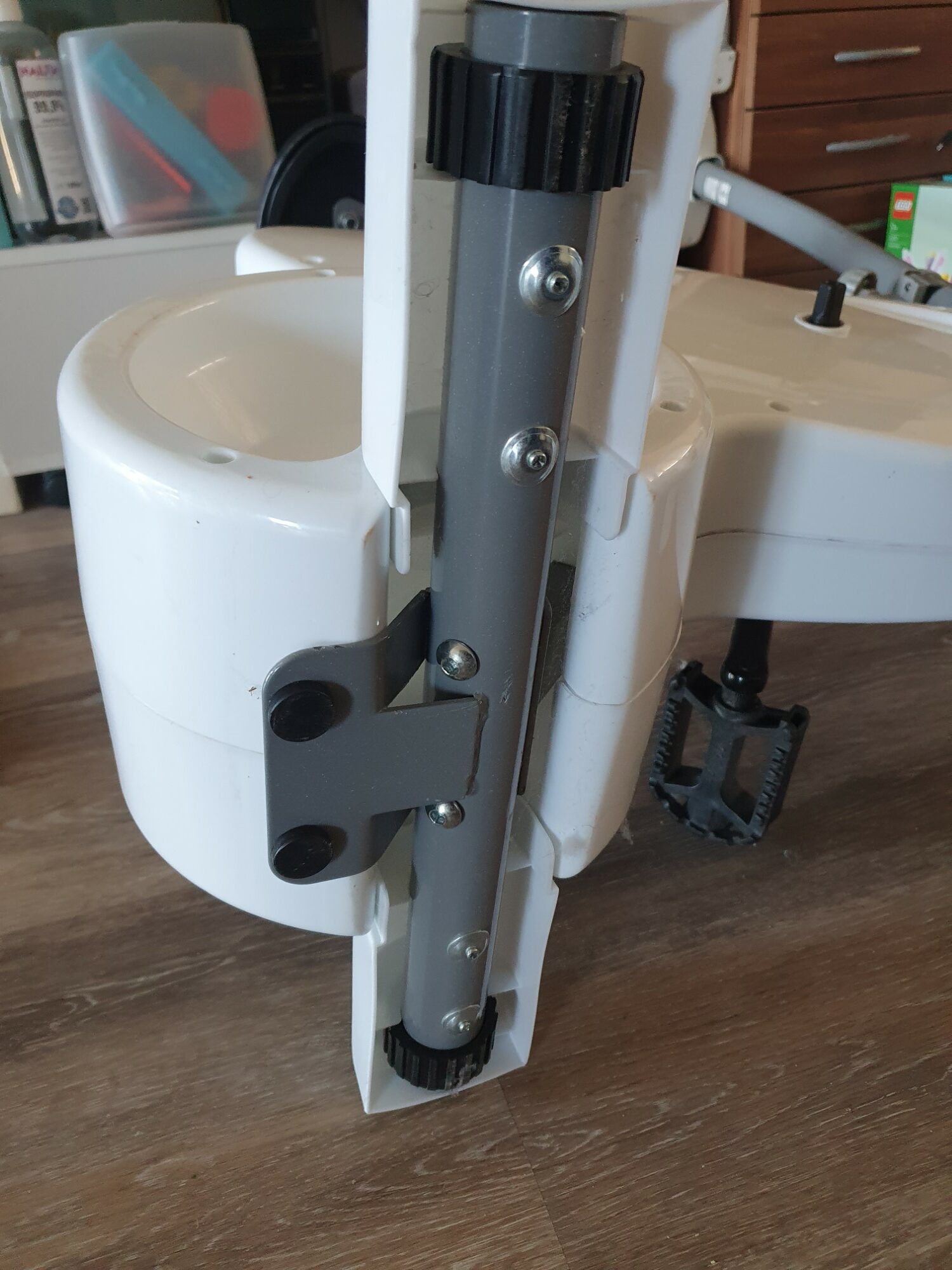

Mais avant cela, il faut commencer par les pieds : dévisser les 2 vis du milieu suffit :

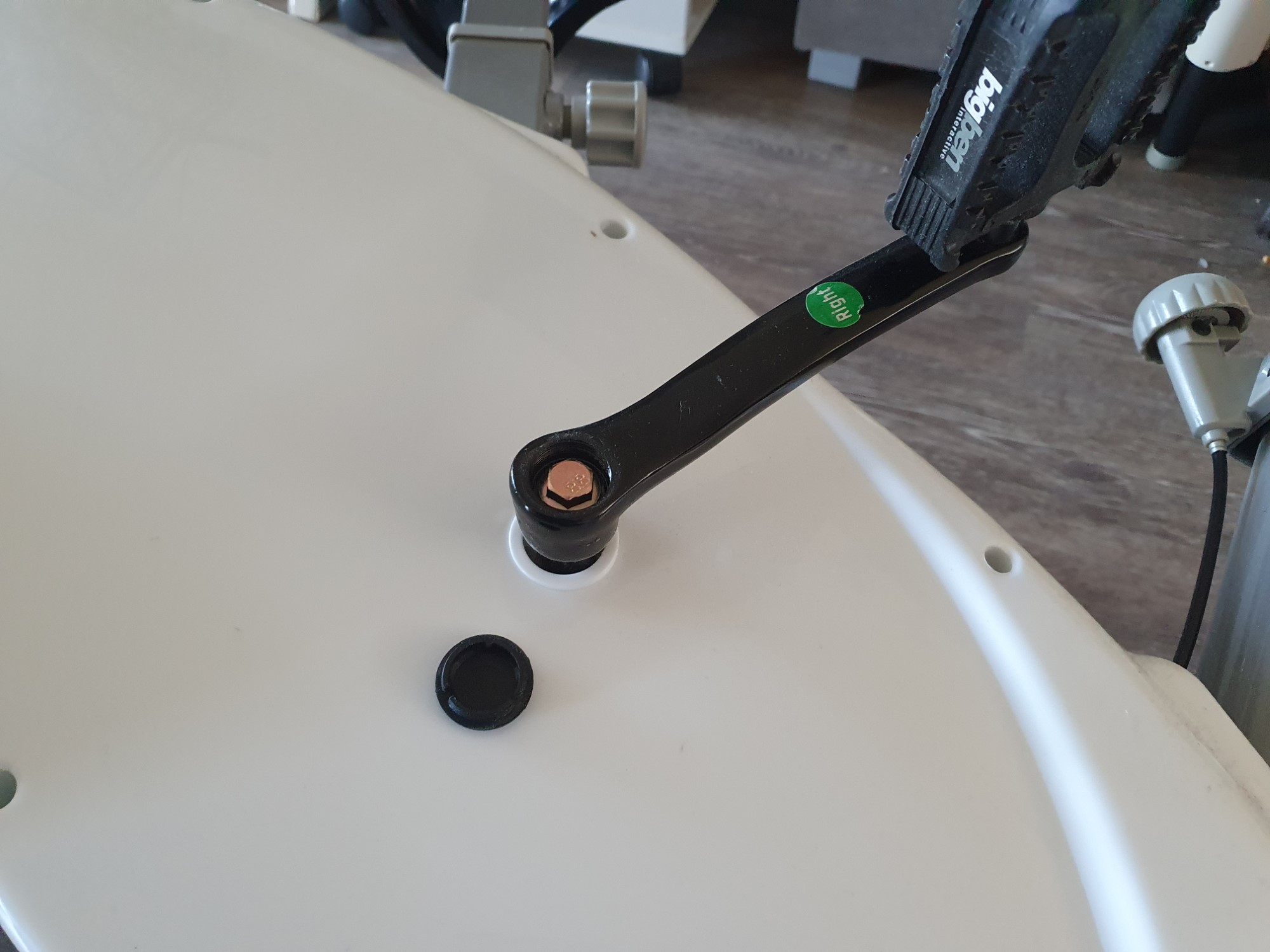

Puis la pédale de droite :

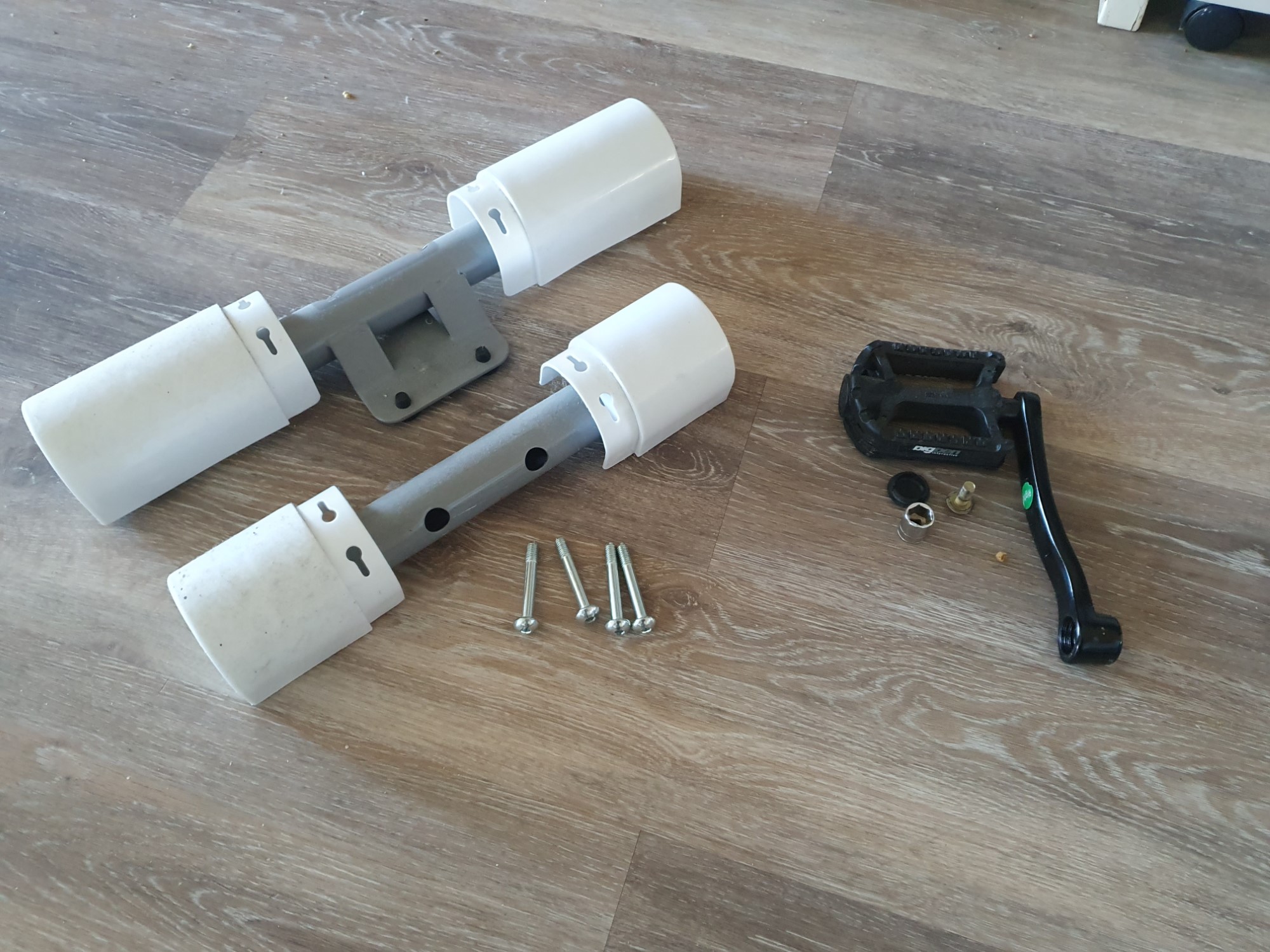

Et voilà :

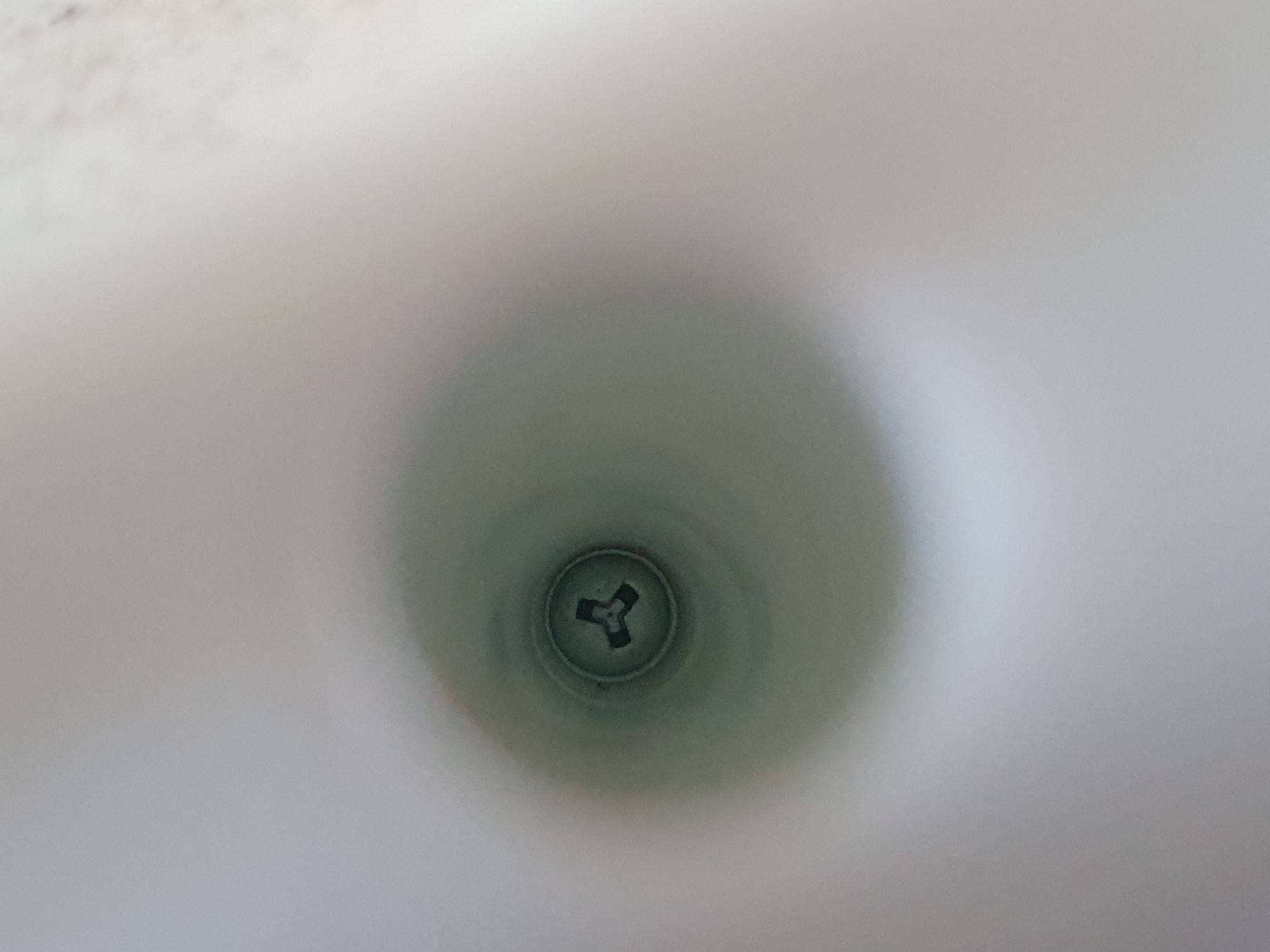

Et enfin, les vis … je ne sais pas si vous avez remarqué mais les vis de gauche sont situées tout au fond d’un loooong trou !

N’ayant pas de tournevis Tri-Wing suffisamment long, il a fallu en fabriquer un.

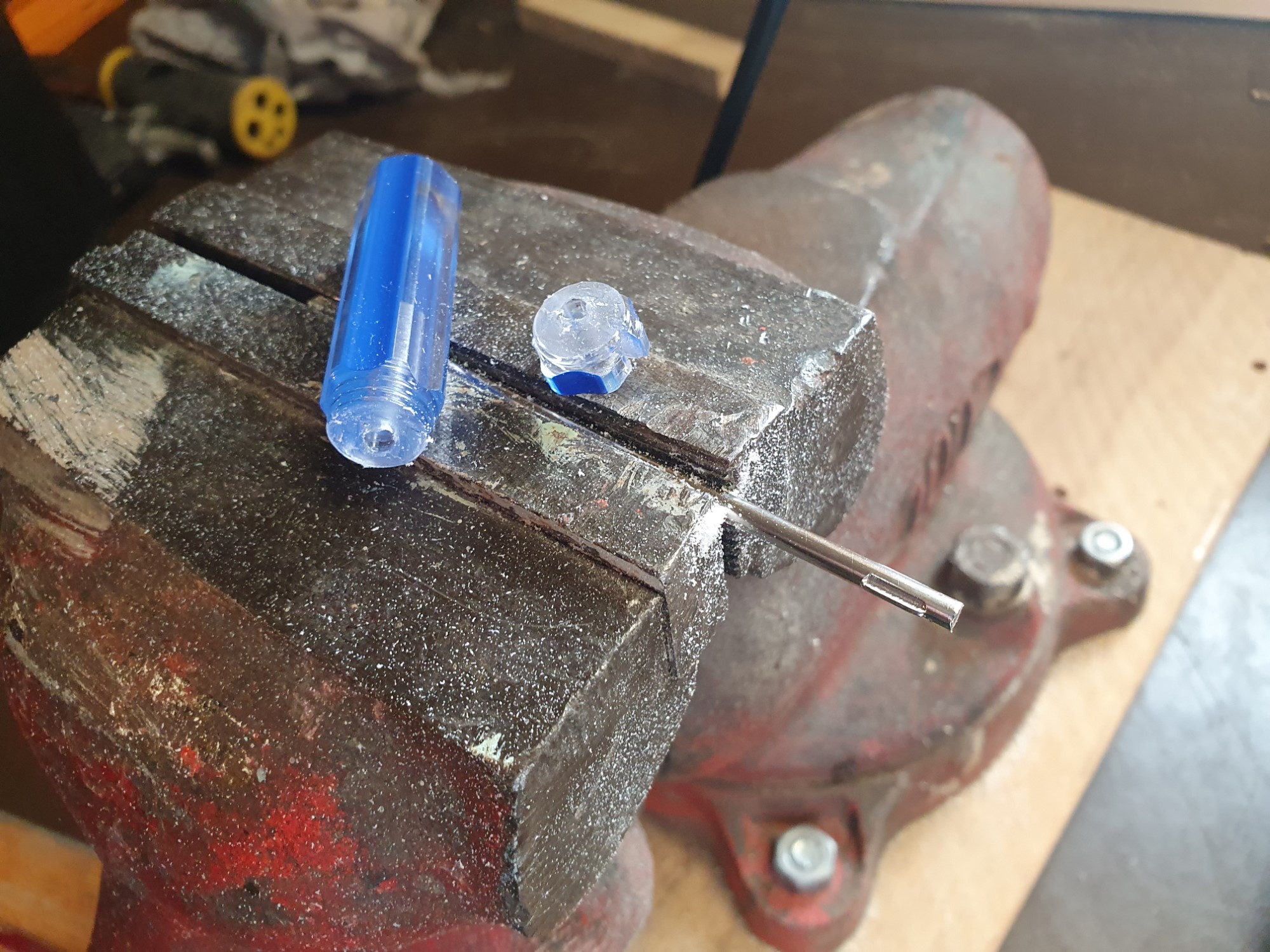

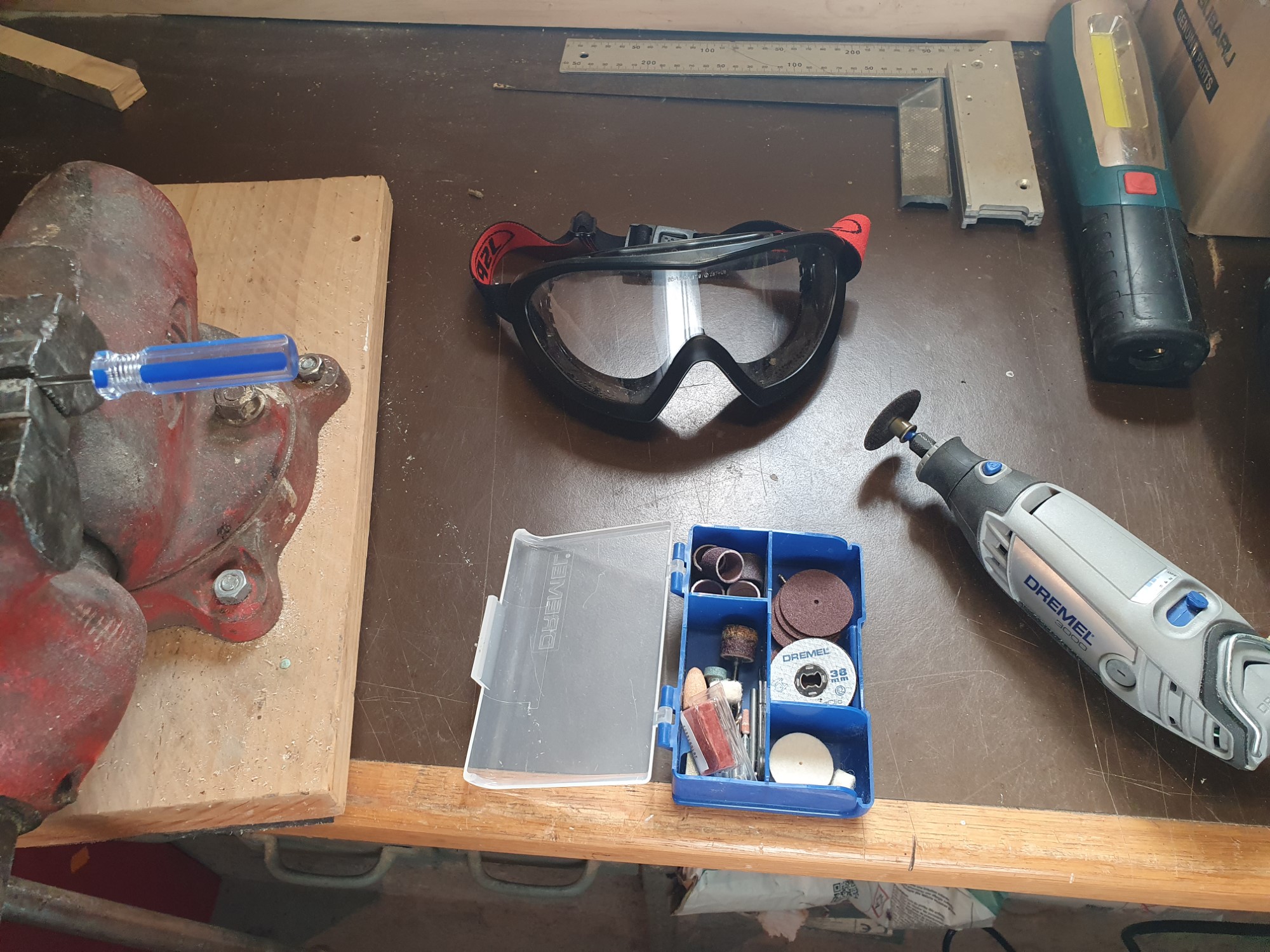

C’est l’heure de sacrifier ce tournevis à coup de Dremel (les lunettes sont très importantes quand on utilise un disque !) :

Et voilà, on a gardé que le meilleur :

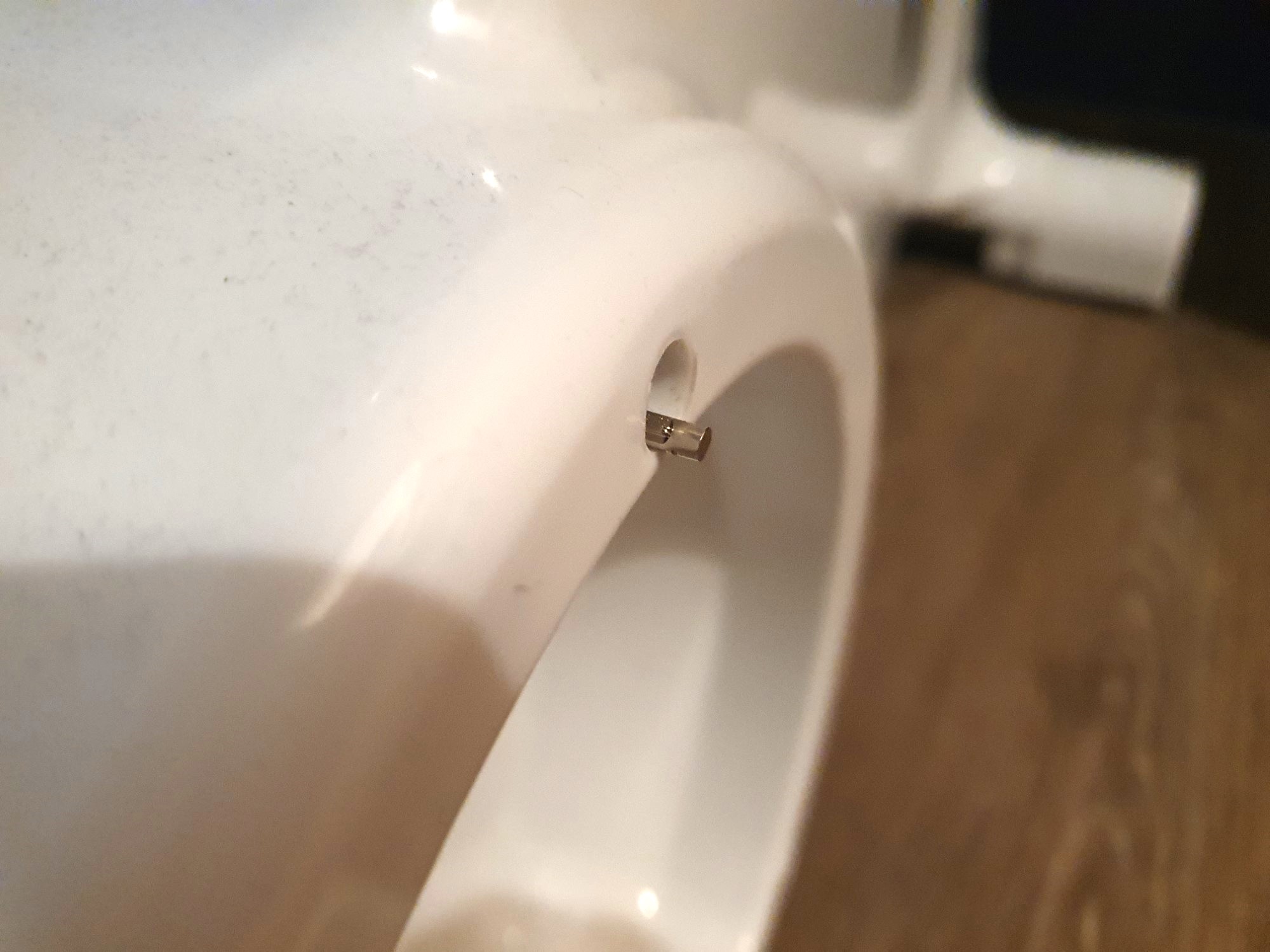

Et le voilà contre la vis :

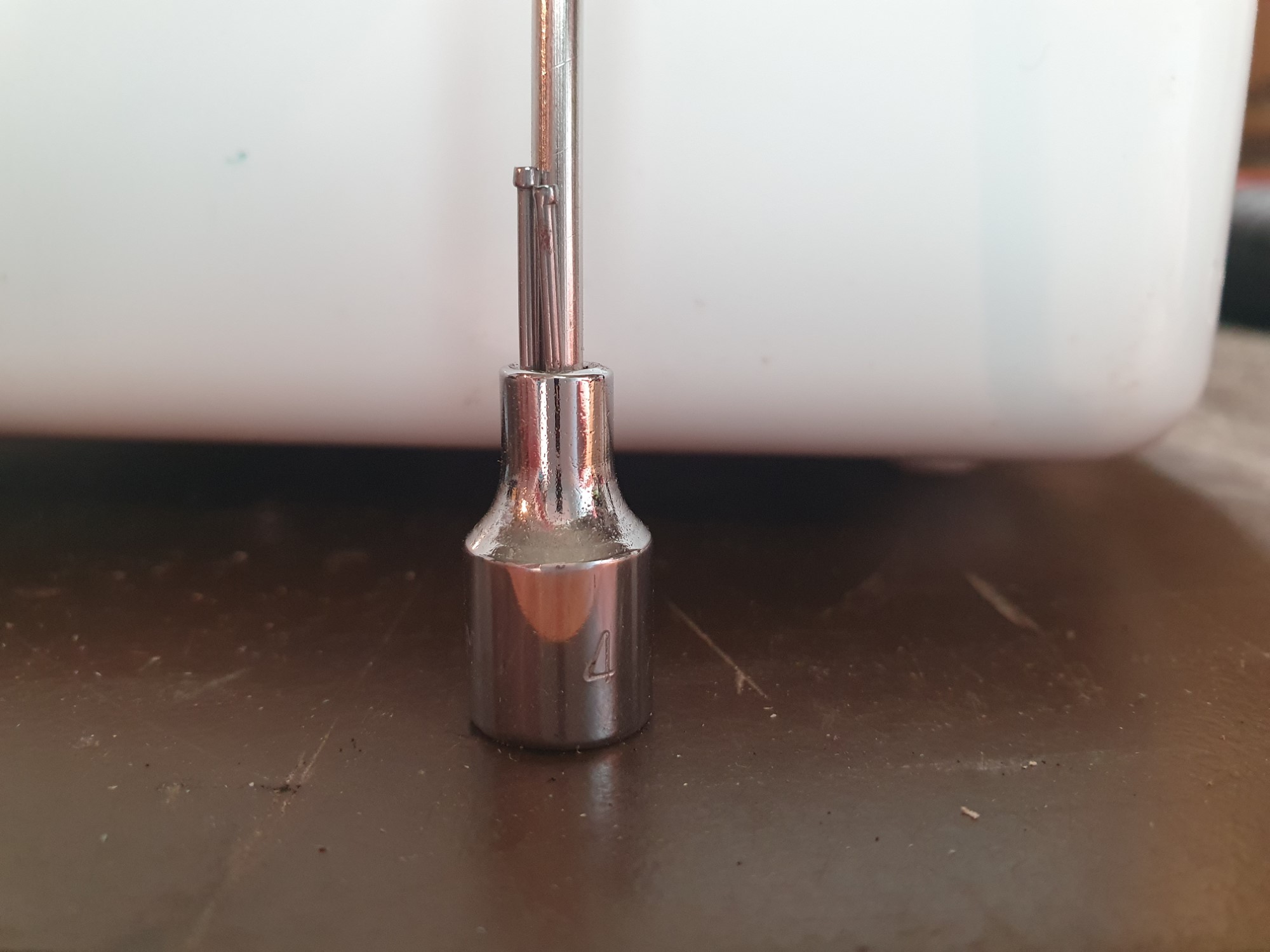

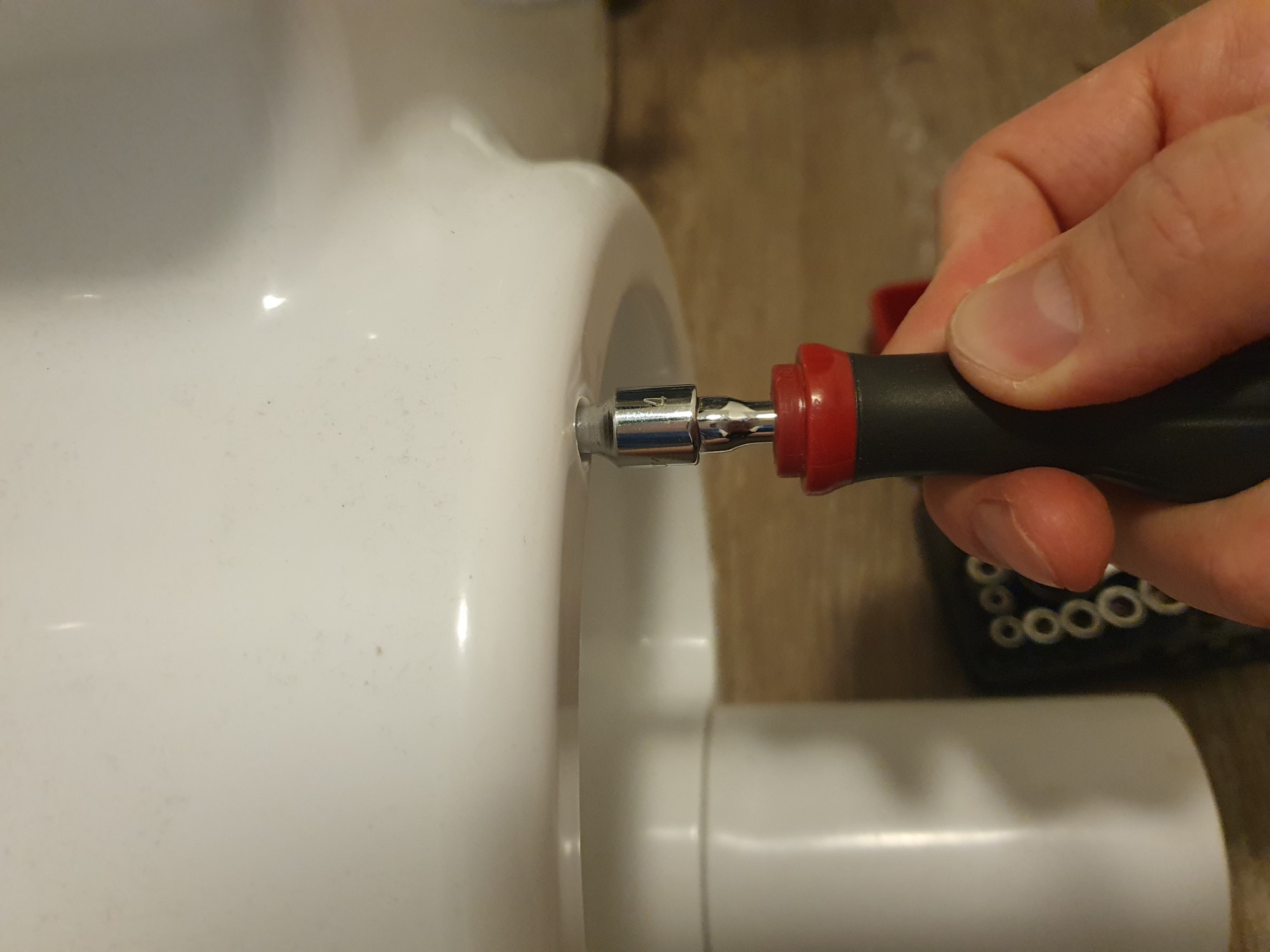

Avec une douille de 4 et 2 clous on arrive à quelque chose …

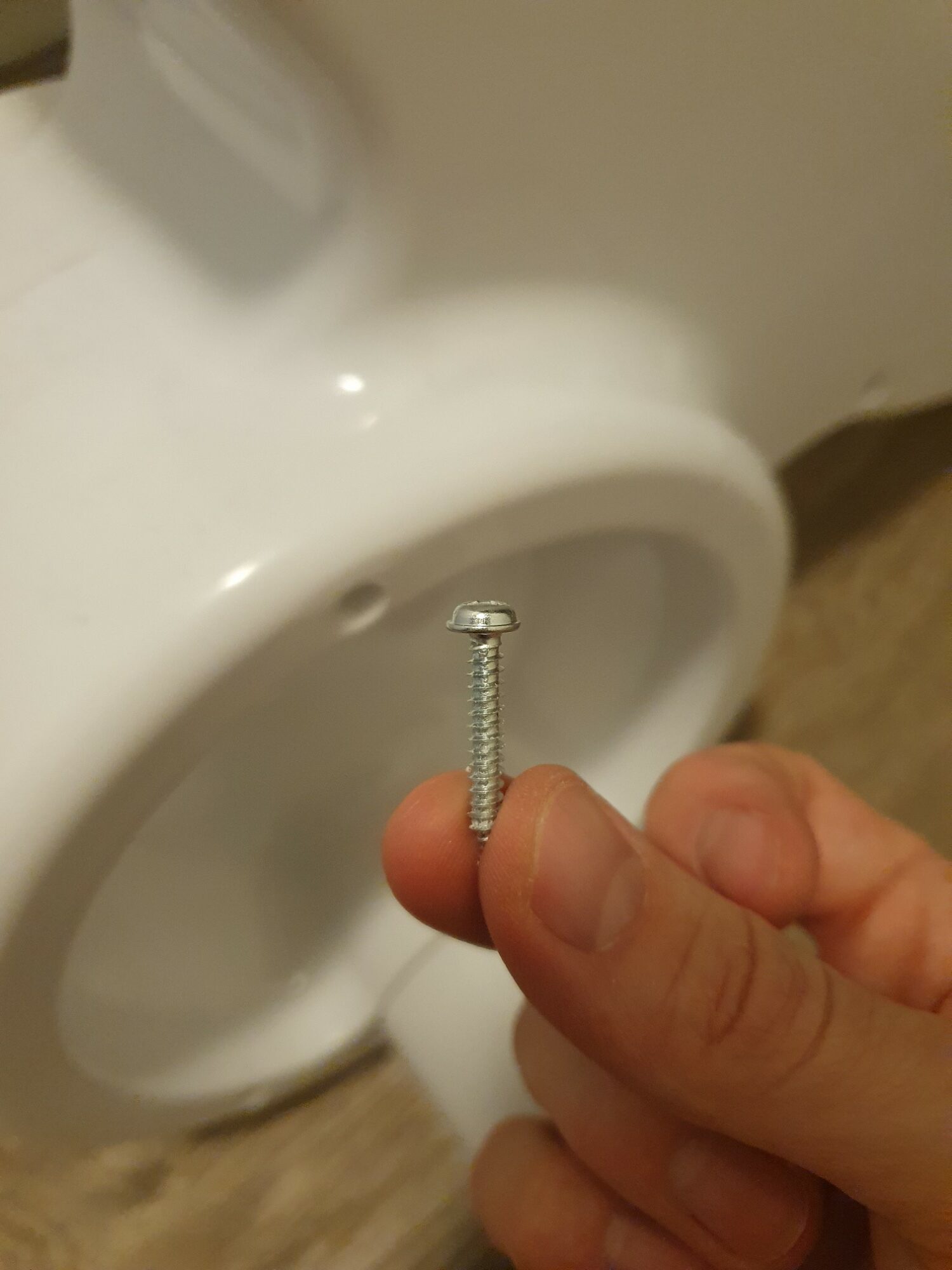

Tadaaaa !

(ces photos datent d’il y a 2 ans, je m’étais arrêté là 😅)

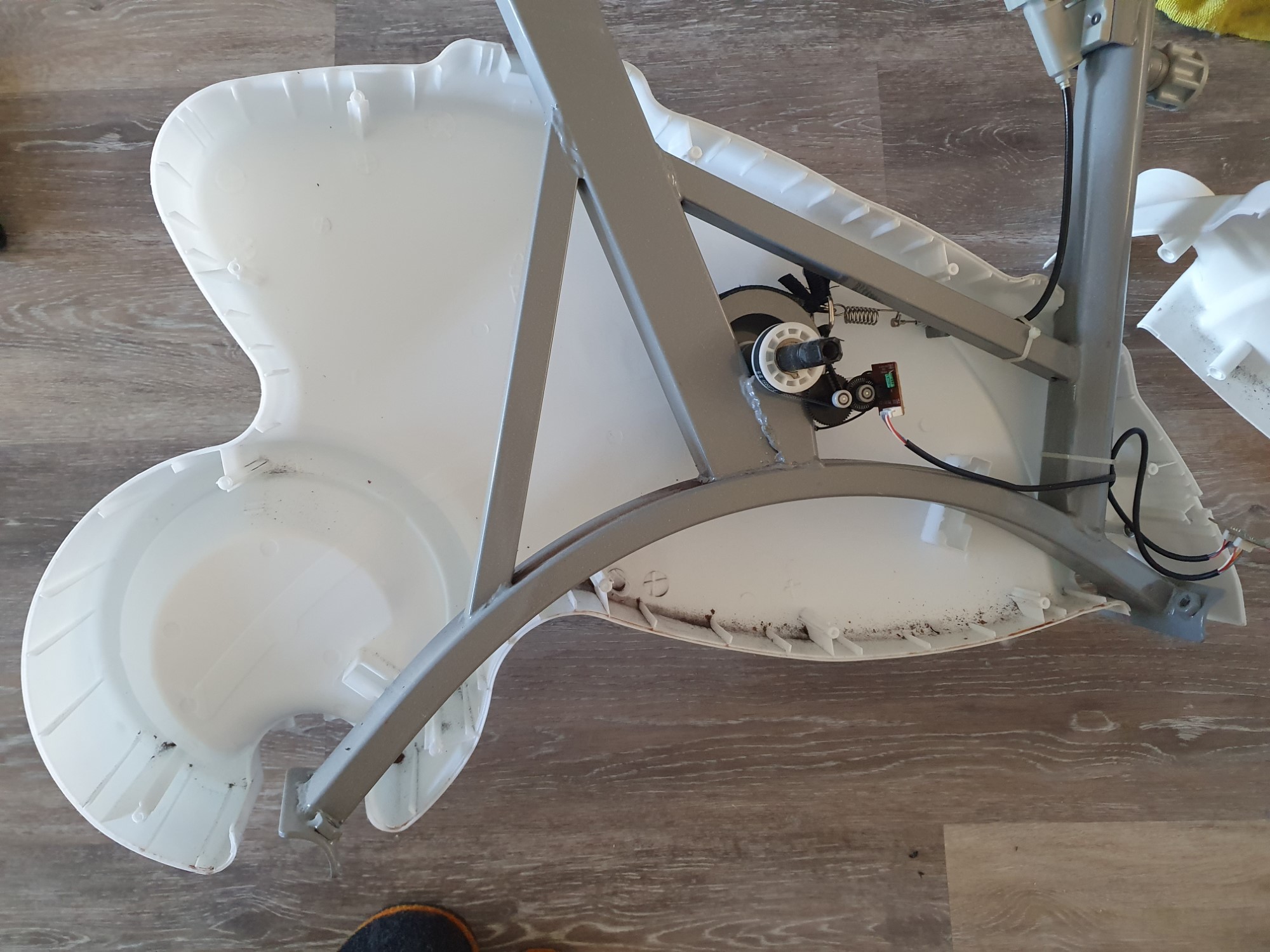

Du coup, voilà la bête démontée :

À la vue de la poussière noire qu’il y a au fond, je pense qu’il a bien servi !

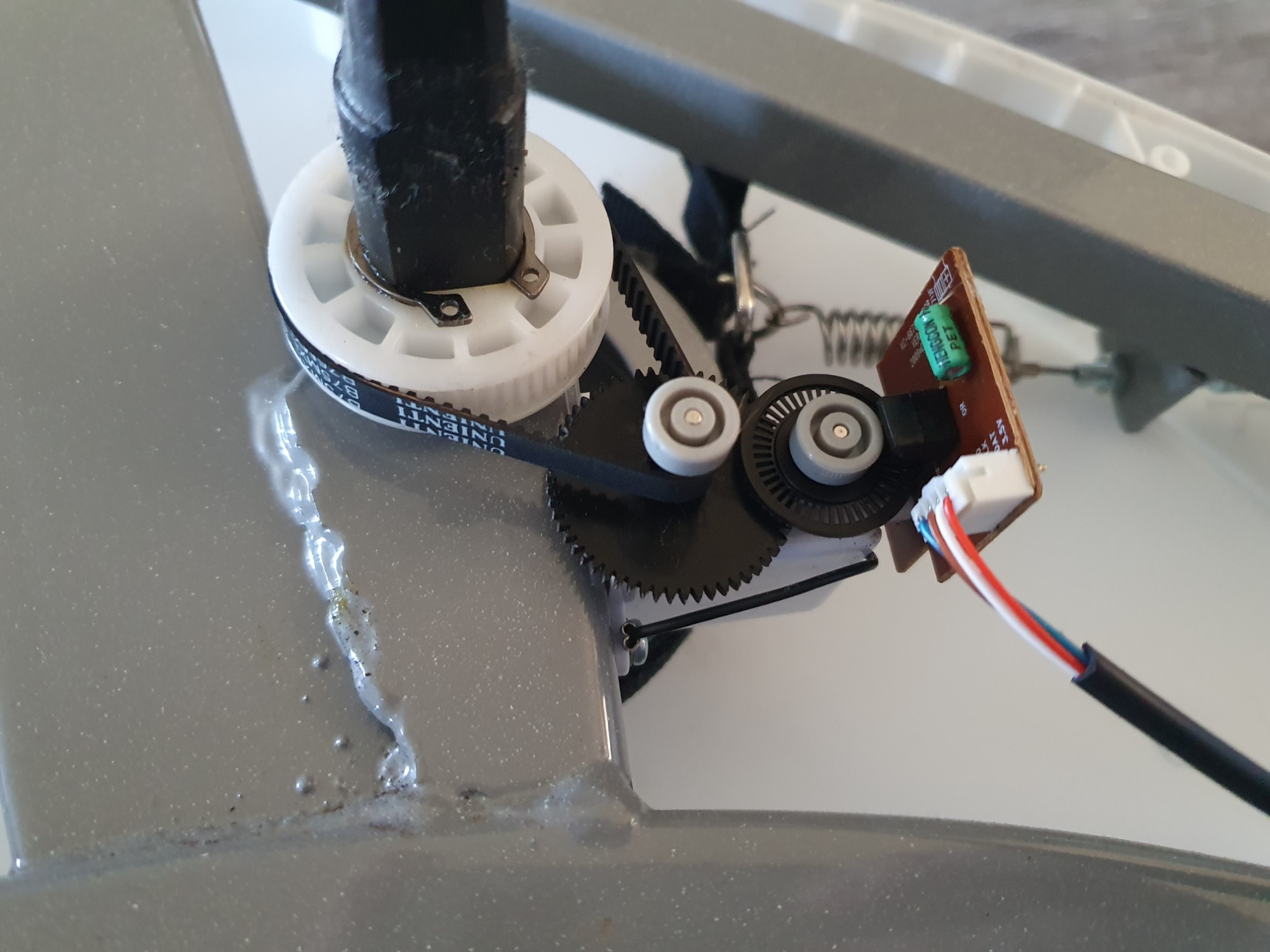

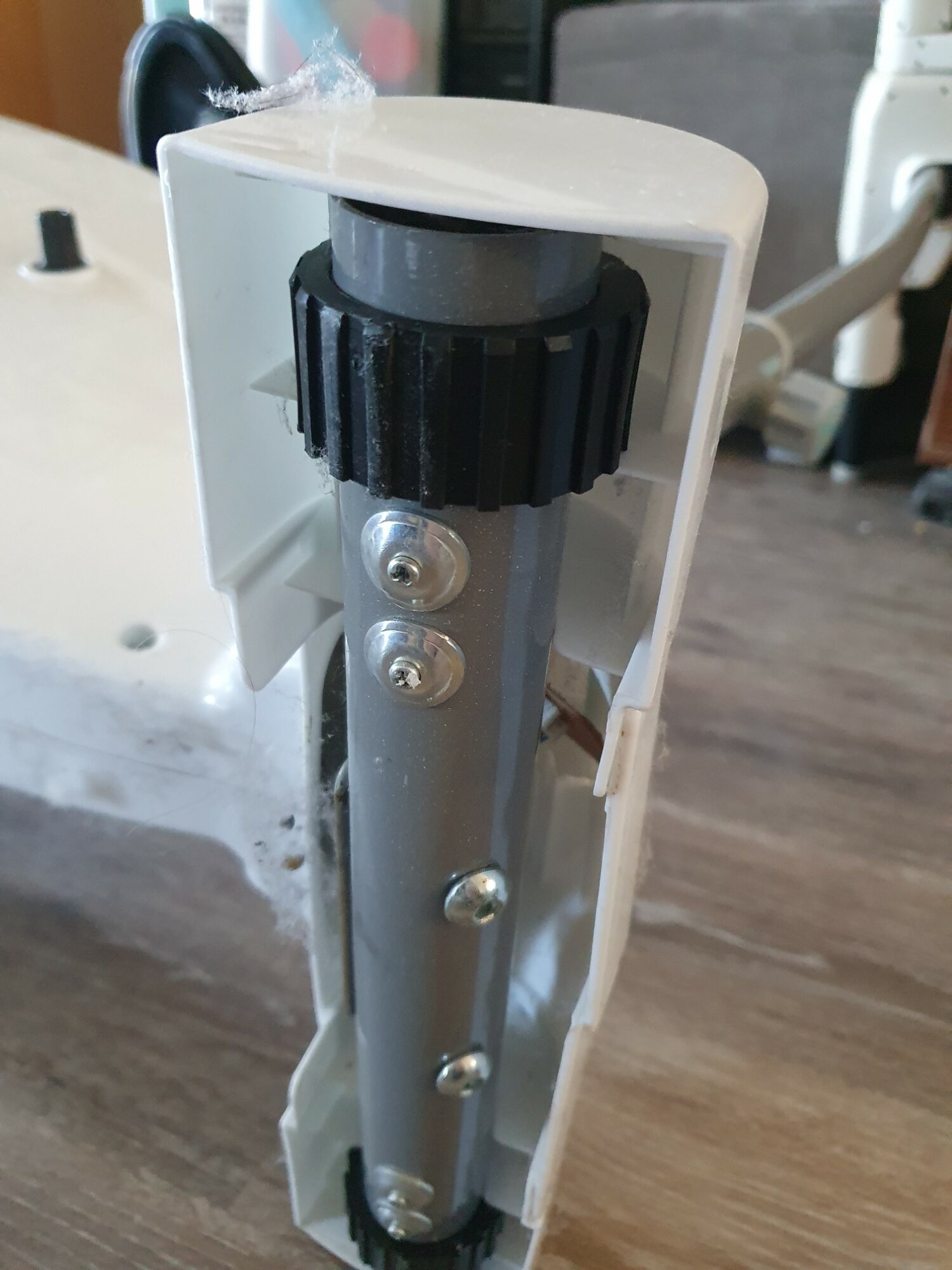

Voilà le mécanisme entraîné par les pédales, c’est vraiment tout petit :

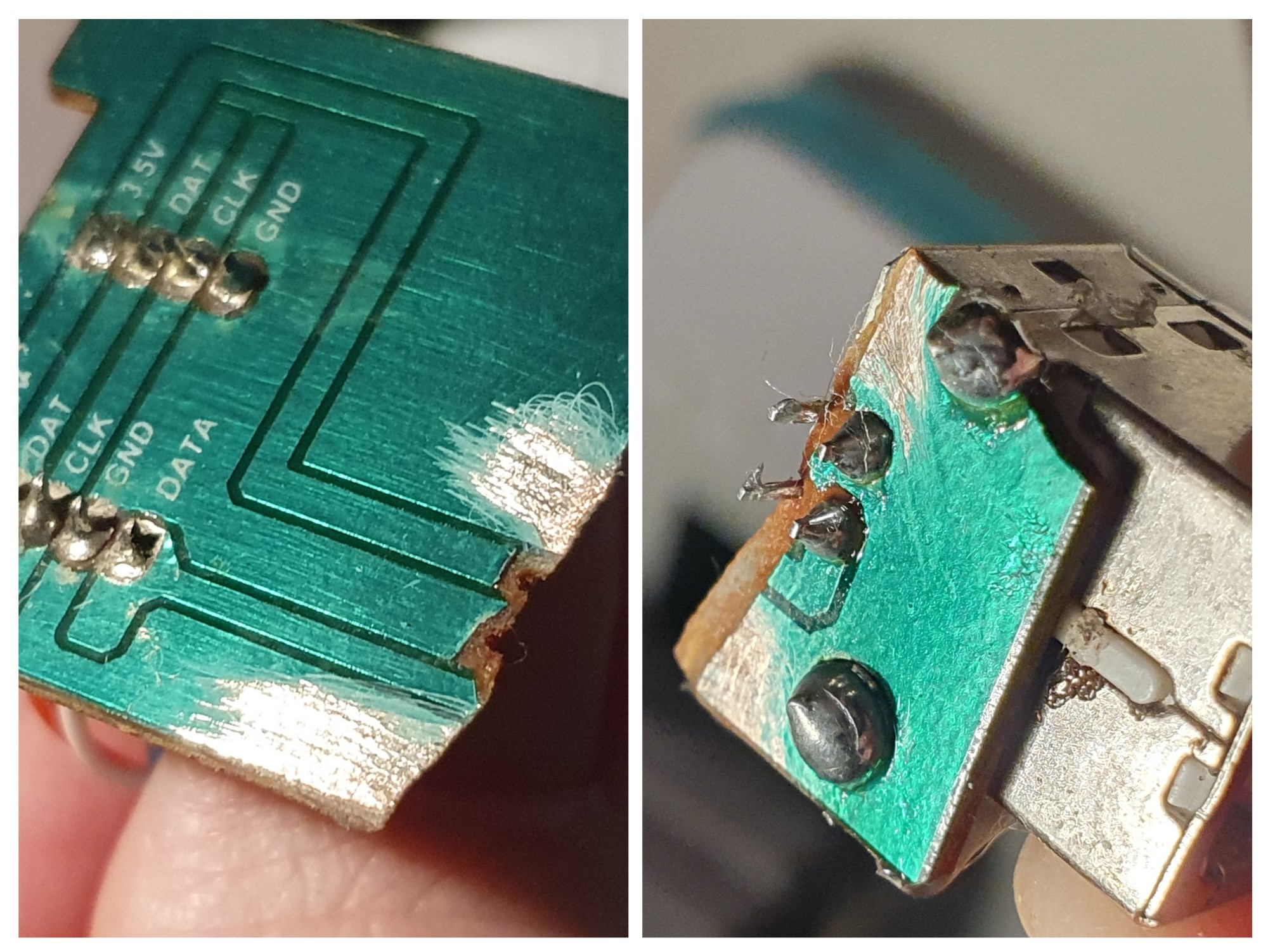

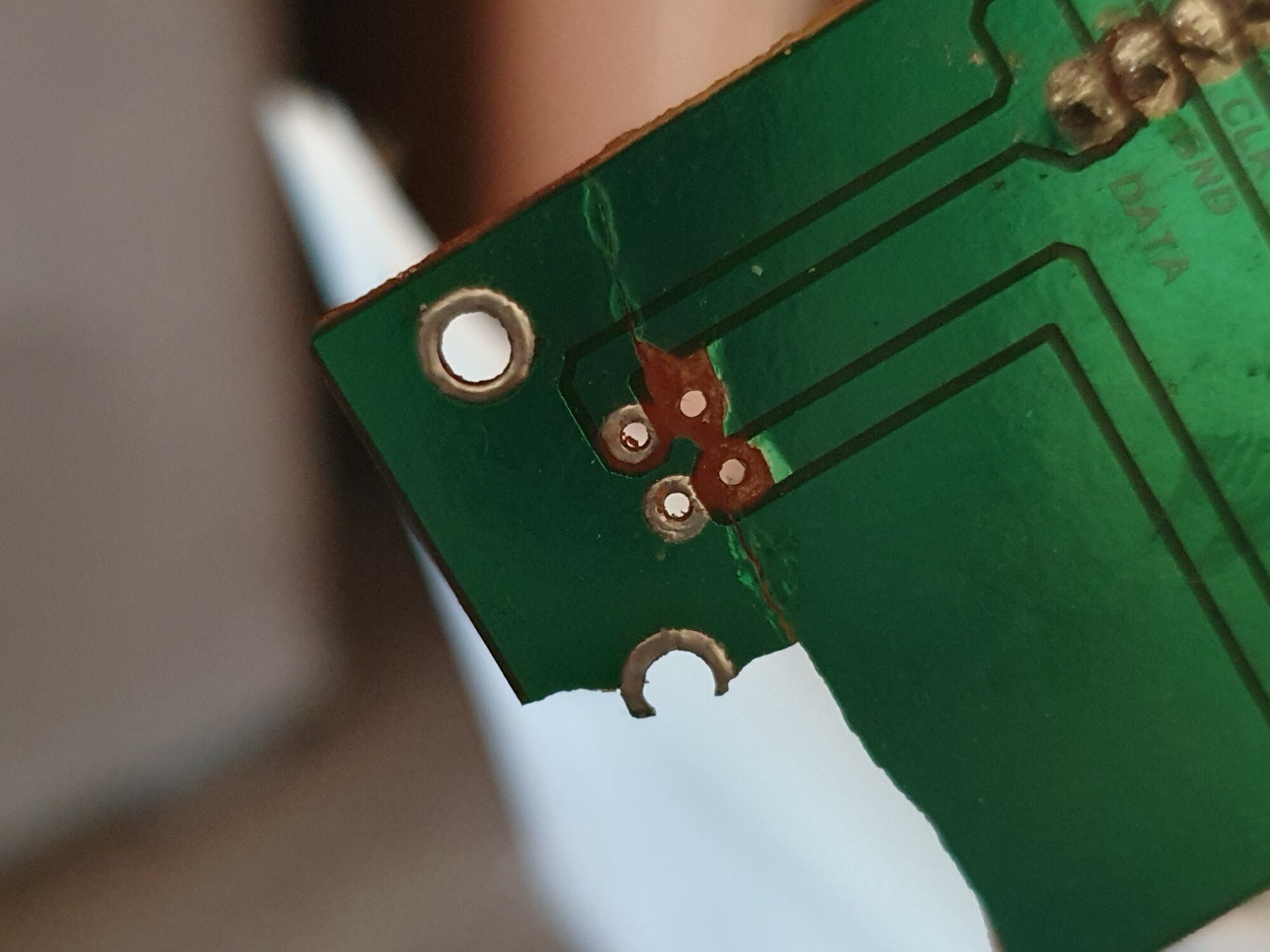

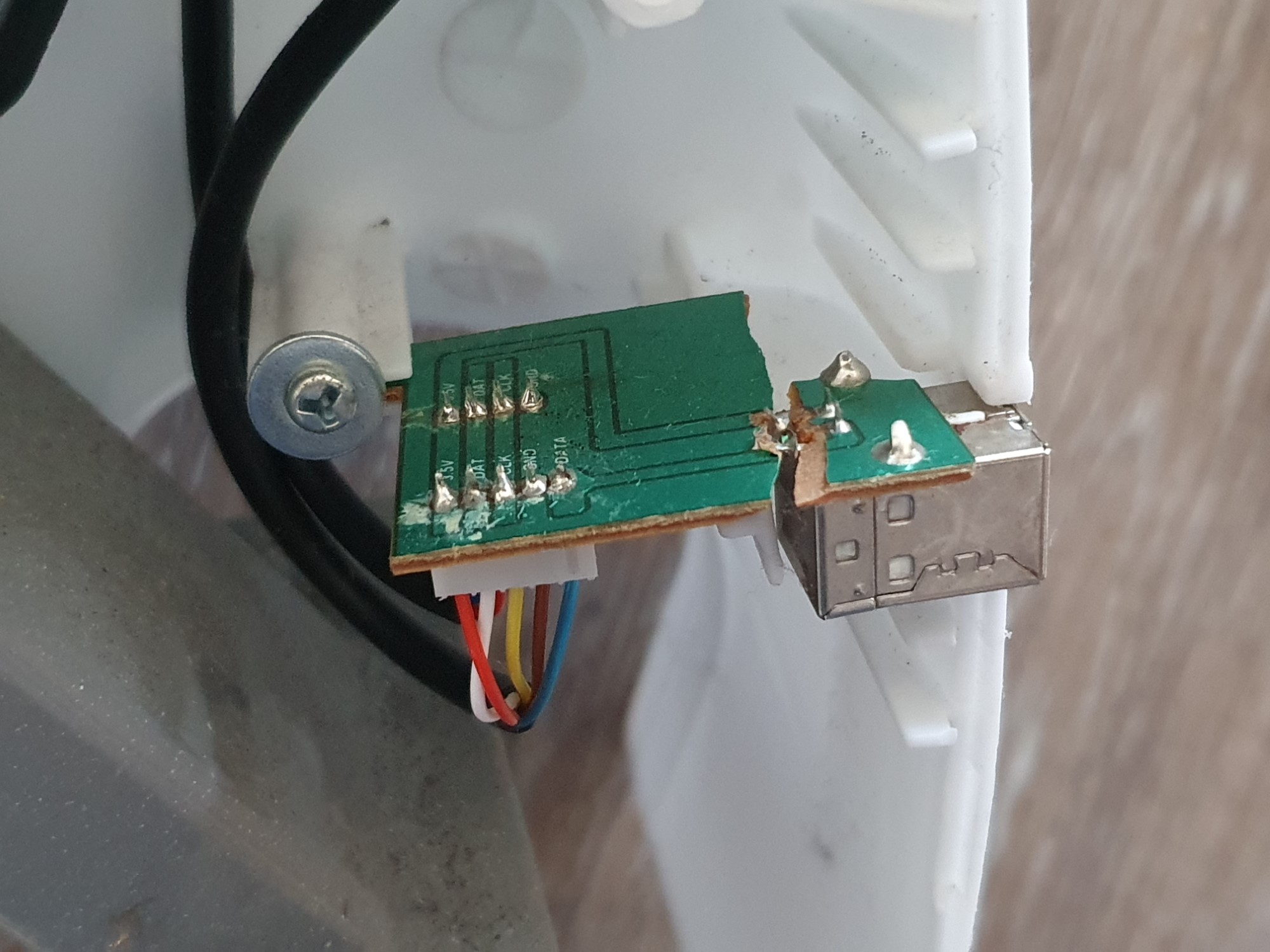

Et voilà notre problème : le petit circuit imprimé est cassé en deux :

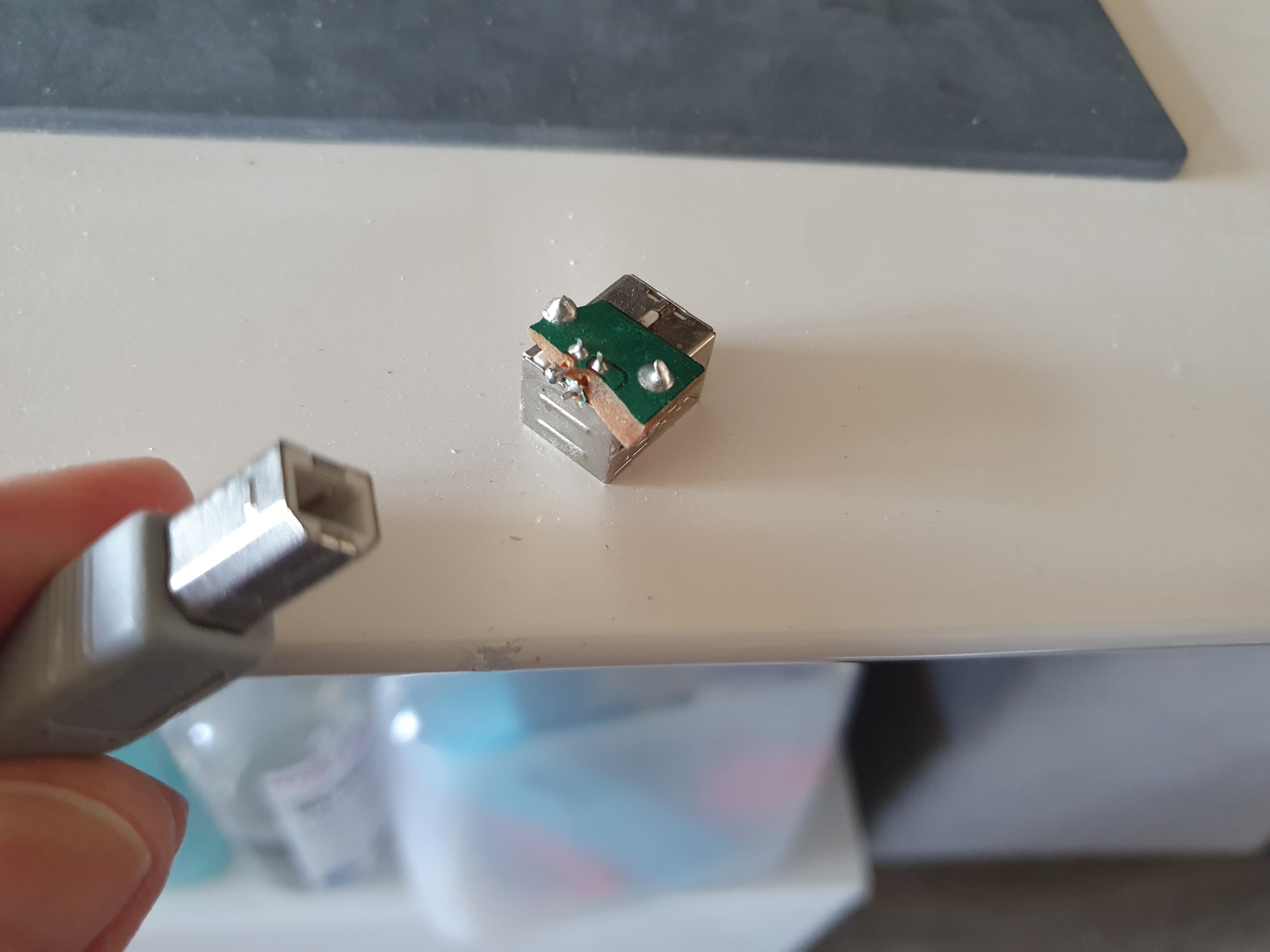

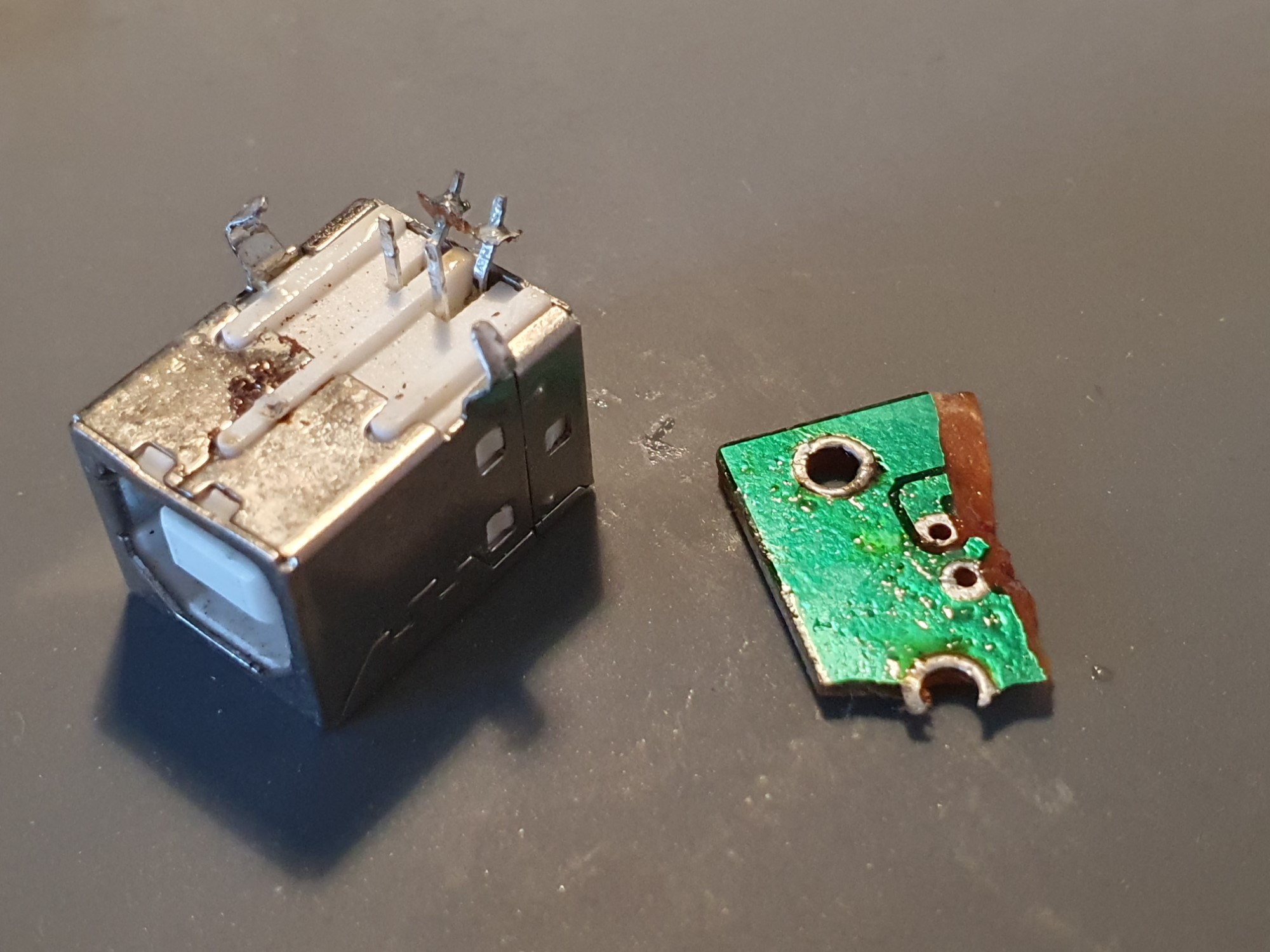

On commence par déssouder la prise :

J’ai tenté de la coller avec de la super glue (avant de faire des pontages) :

(je n’ai jamais retrouvé la partie de droite)

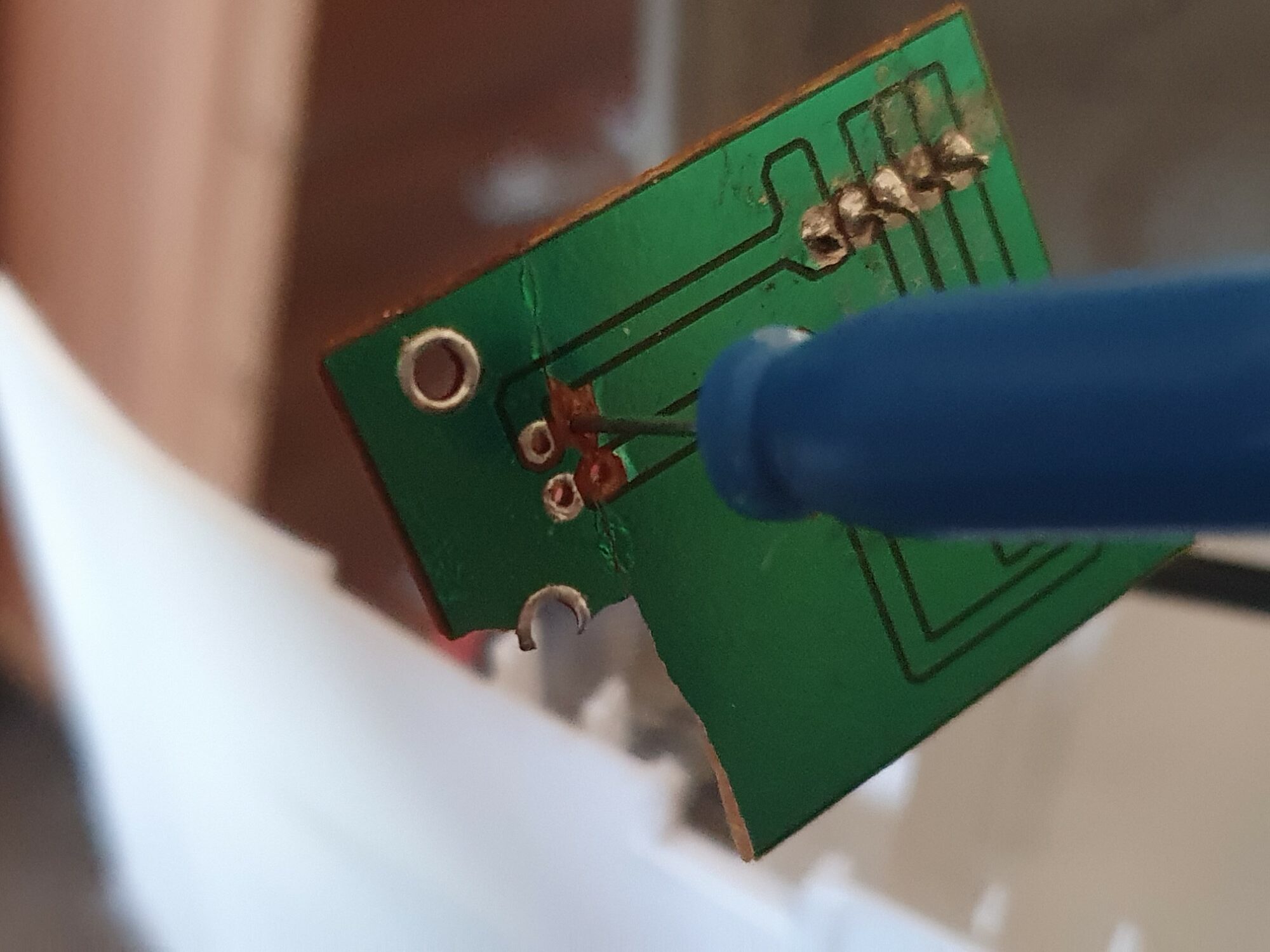

Puis j’ai débouché les trous :

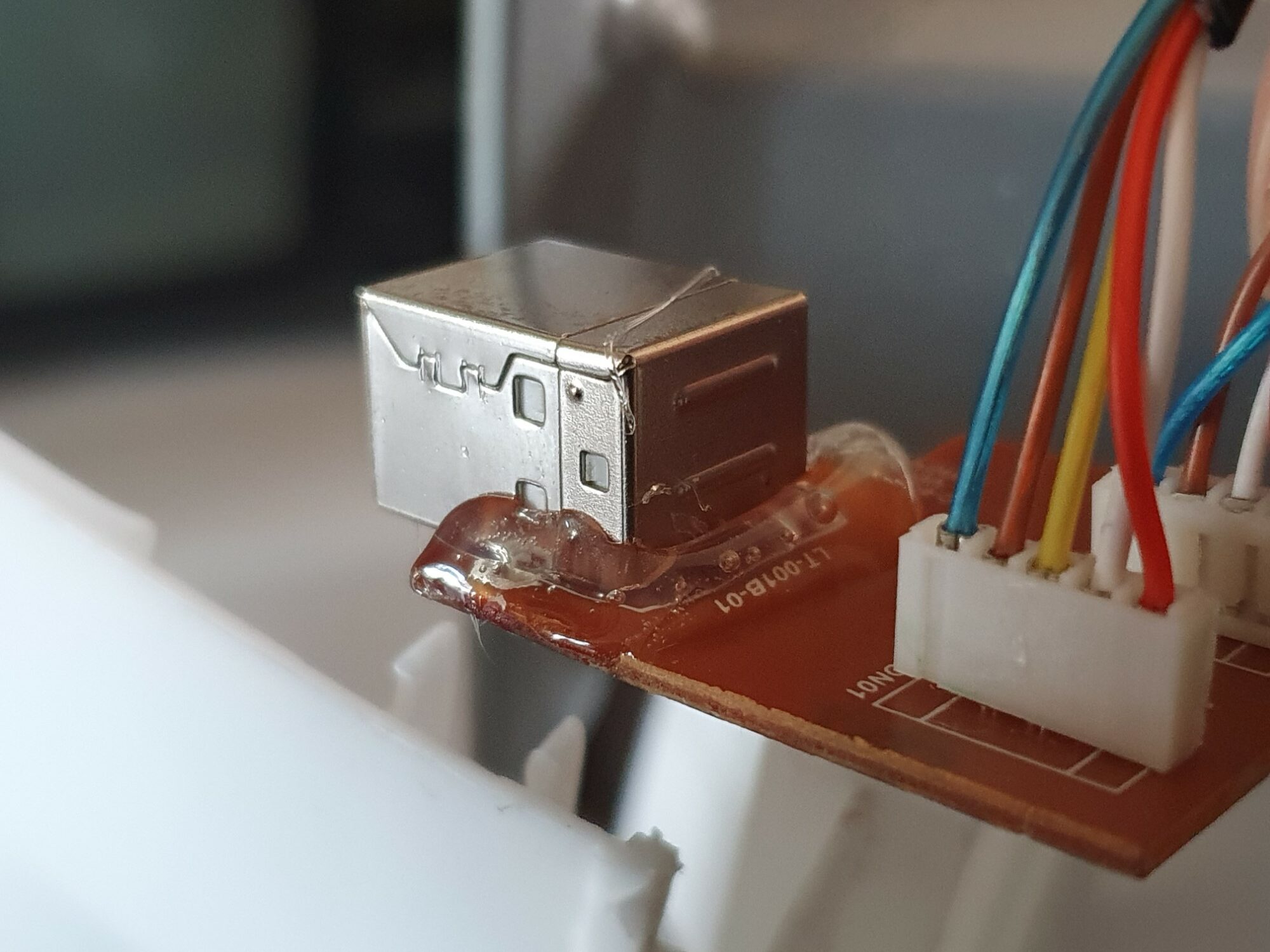

J’ai ensuite ressoudé la prise, et j’ai sécurisé le tout avec un coup de pistolet à colle, ça semble solide !

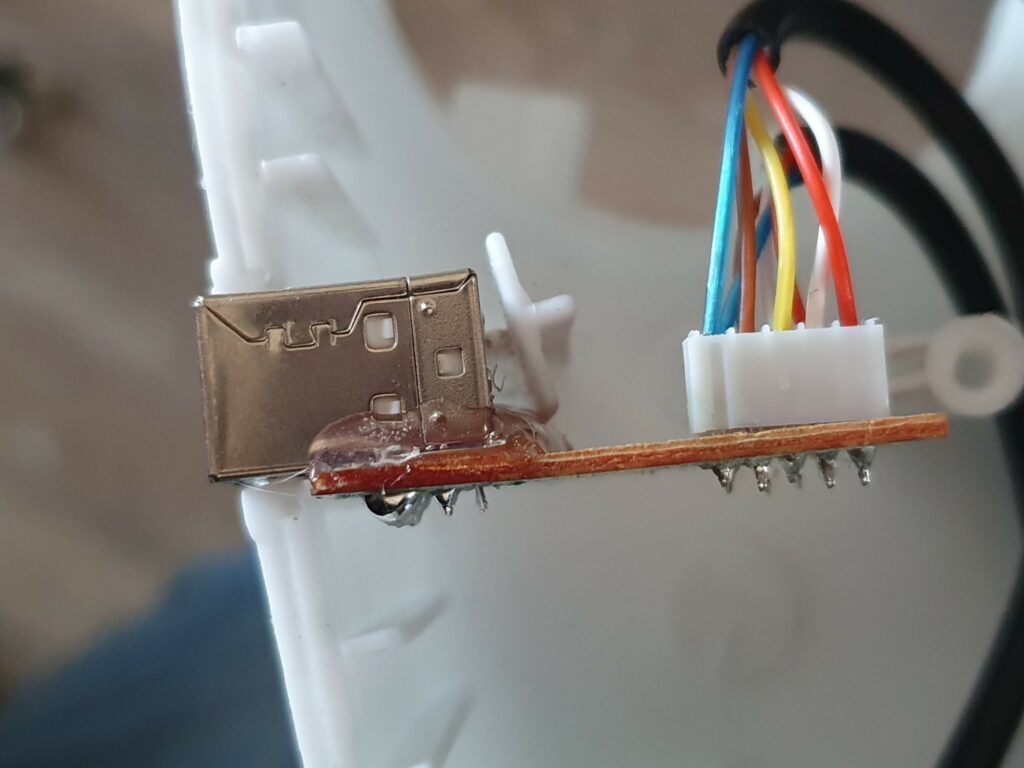

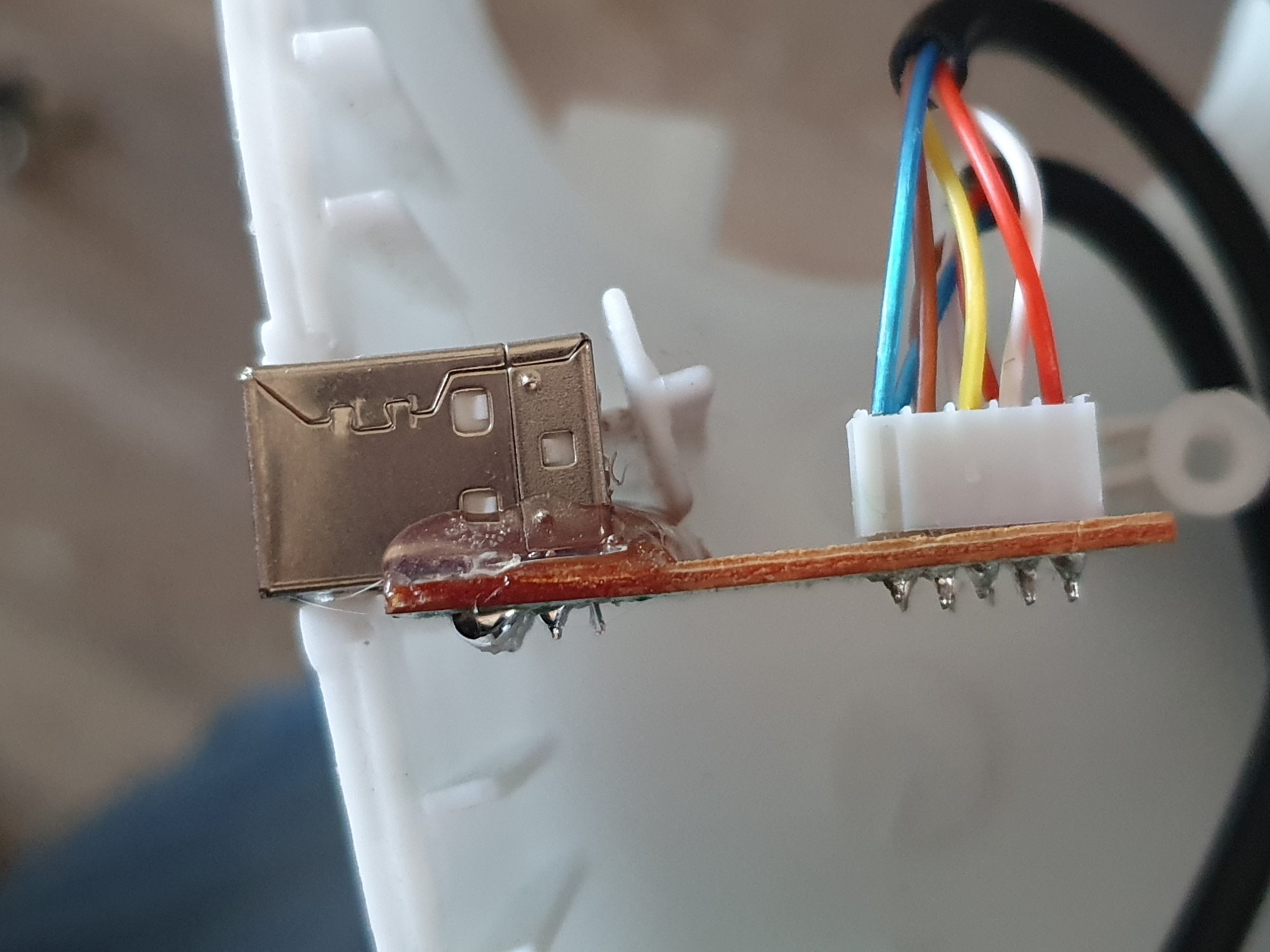

Mais j’avais oublié un détail : l’arrière de la prise doit être en contact avec la coque du vélo, ça ne passe donc pas :

J’ai donc retiré la colle et, évidemment, la super glue n’a pas tenu, du coup on a de nouveau 2 demi cartes …
Je vais utiliser une solution moche, mais, je pense, efficace ! On commence par poncer la couche de protection de la carte :

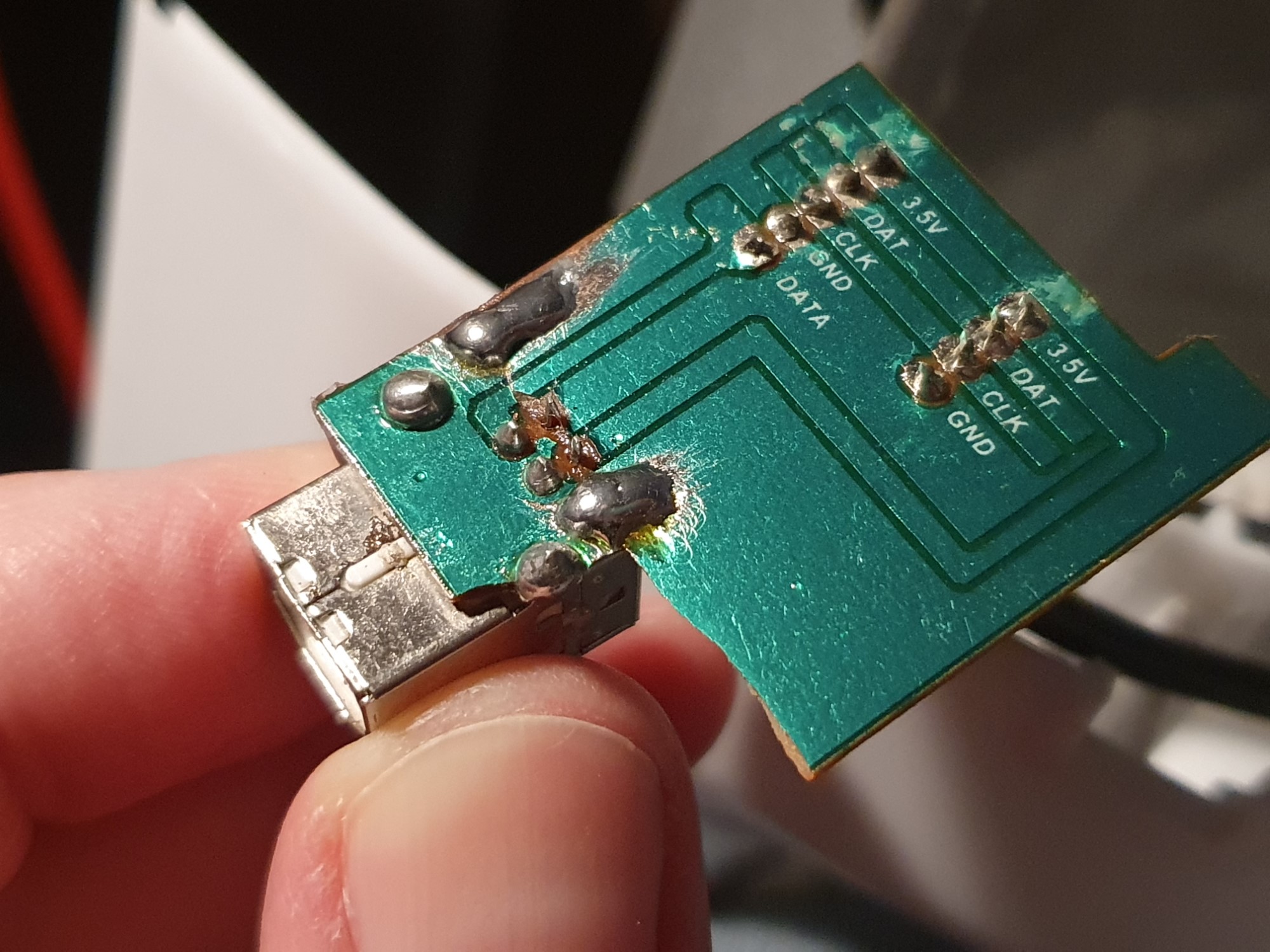

Et on met un max d’étain afin de faire tenir les deux morceaux ensembles :

Je vous avez dit que ça serait moche 😁

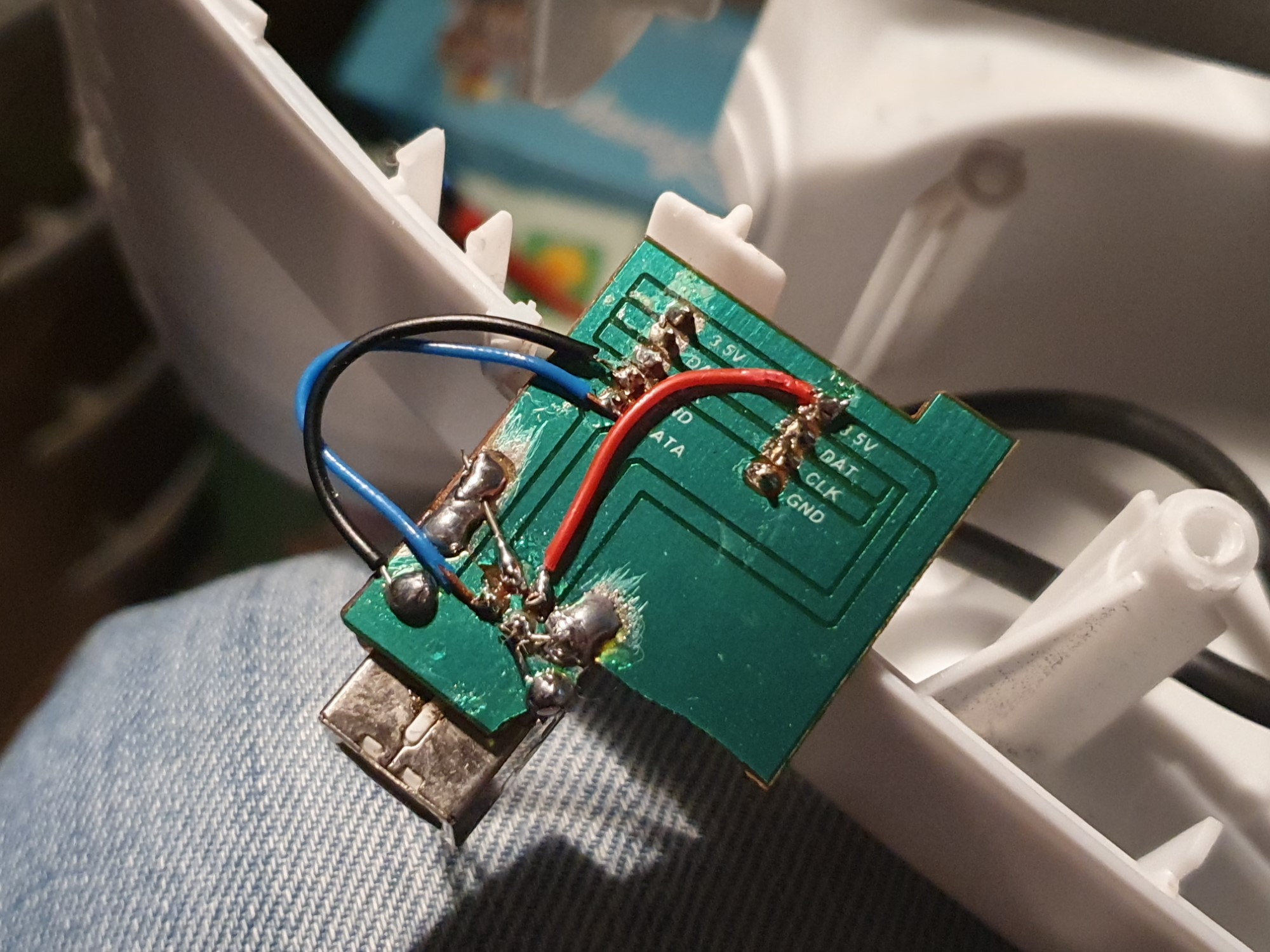

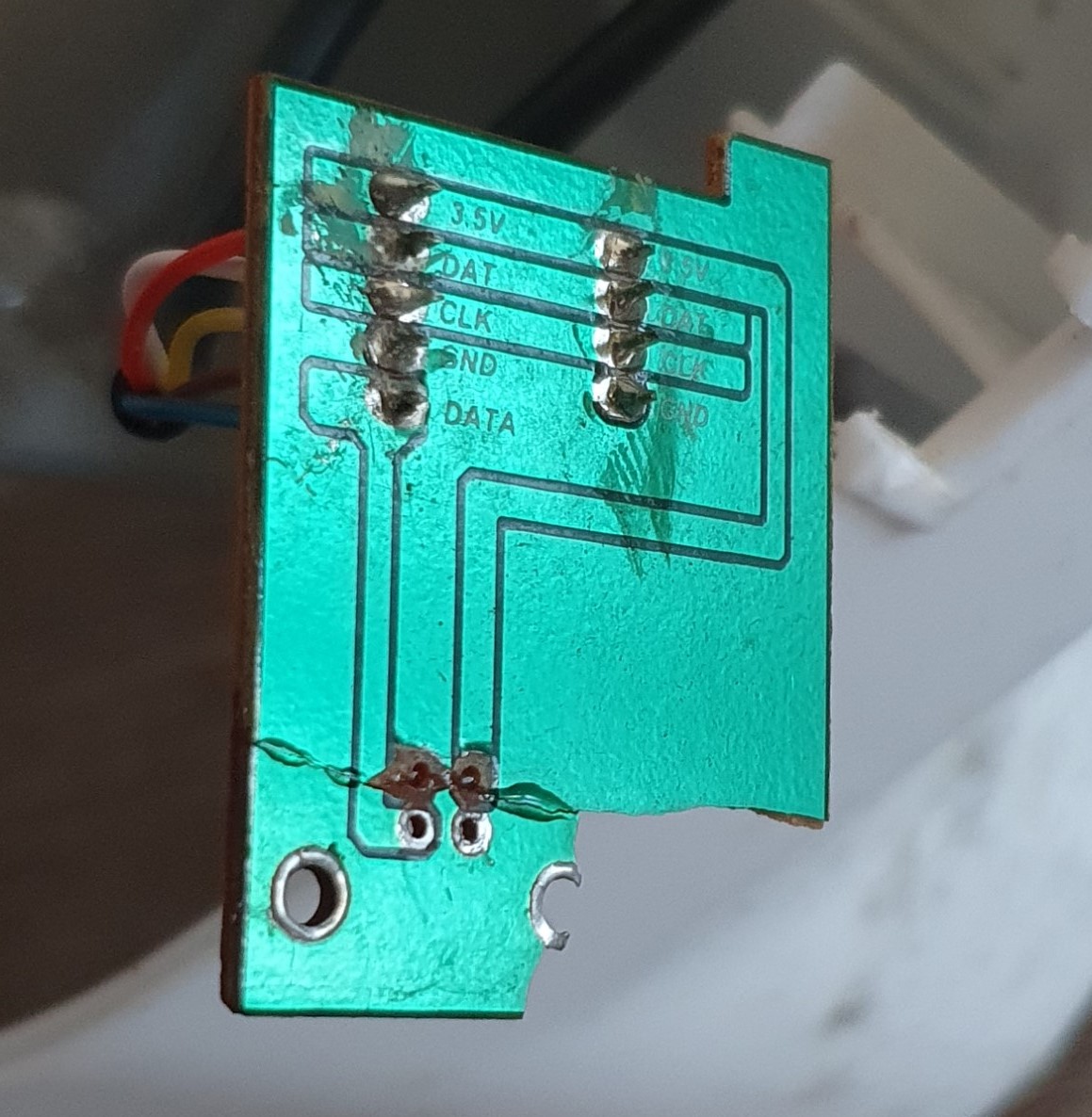

Ensuite je fait tous les pontages nécessaires :

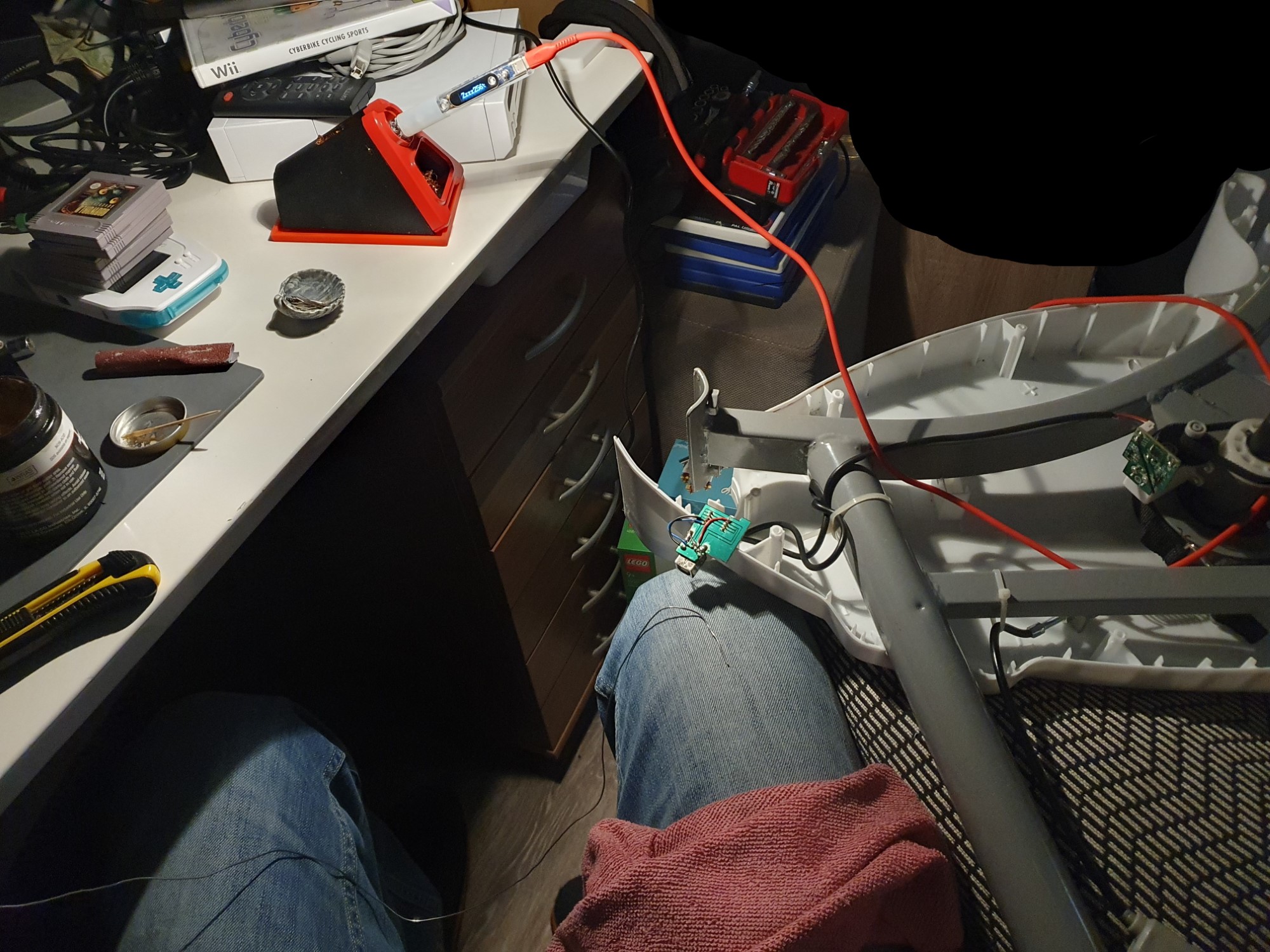

Bon c’est pas très jojo, mais c’était un peu galère car je ne voulais pas démonter tout le vélo jusqu’au guidon ni tout déssouder, j’ai donc dû mettre le vélo sur ma chaise et j’ai fait les soudures comme ça :

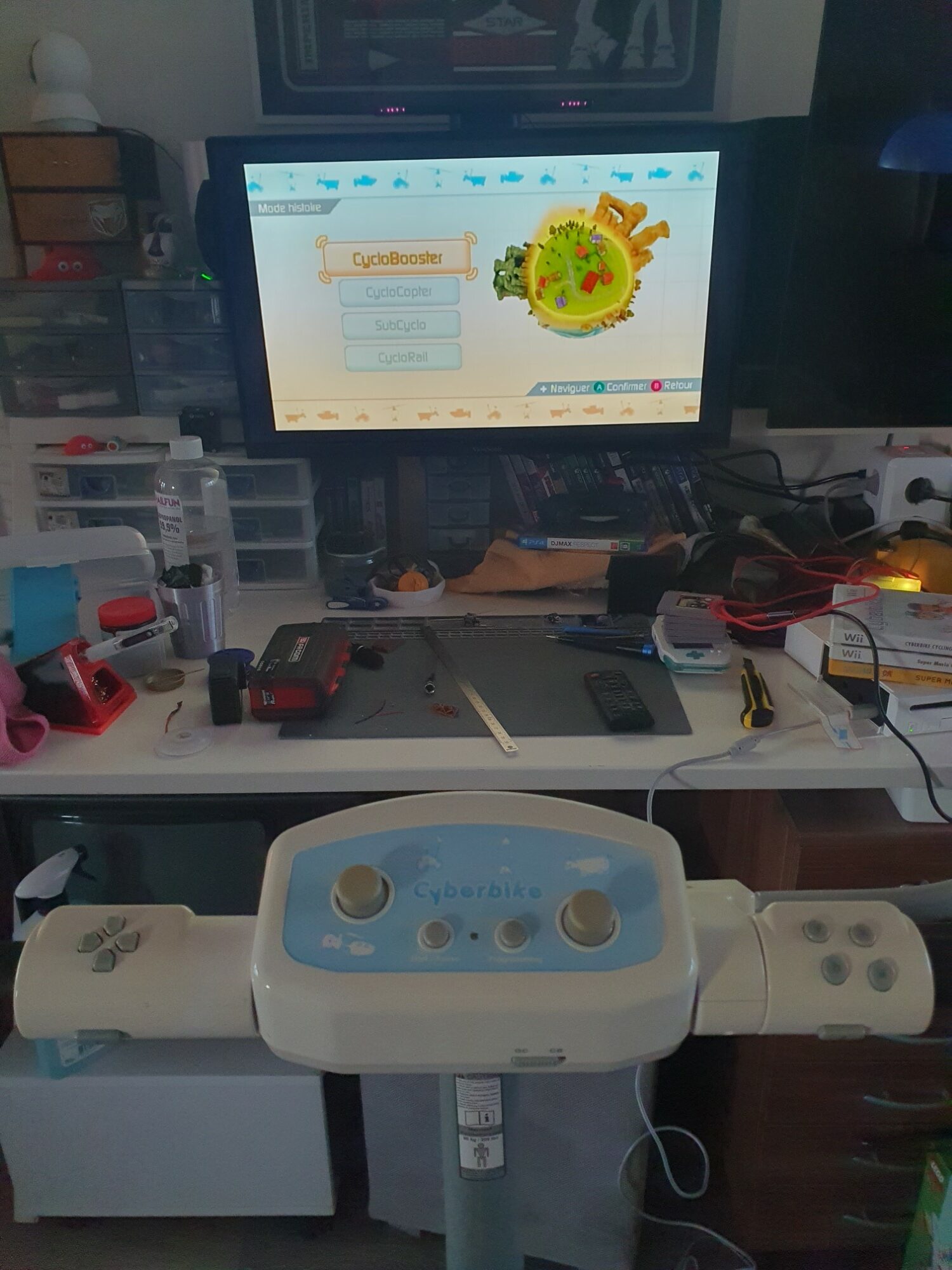

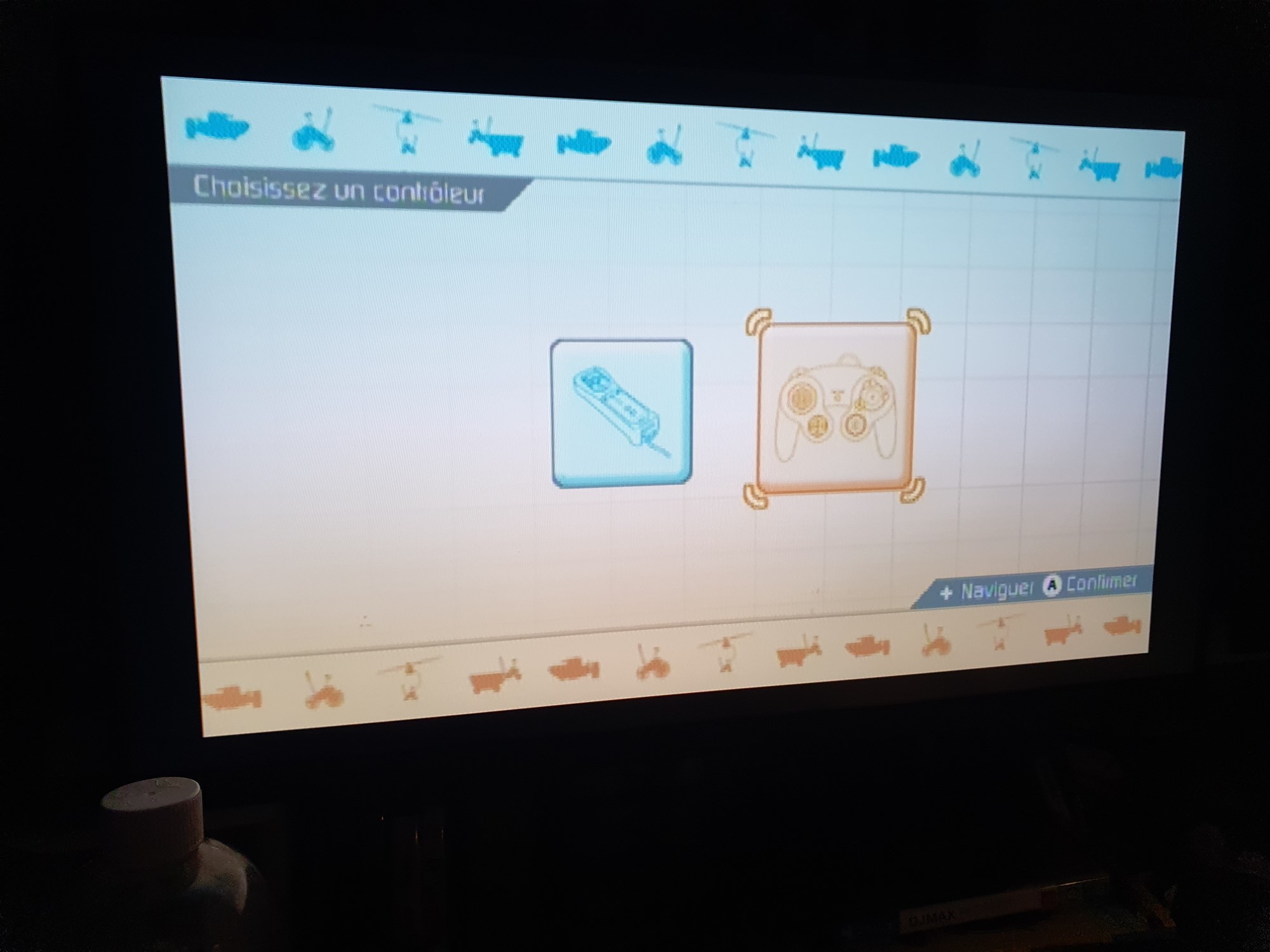

Avant de tout remonter, je tente de le brancher sur la Wii :

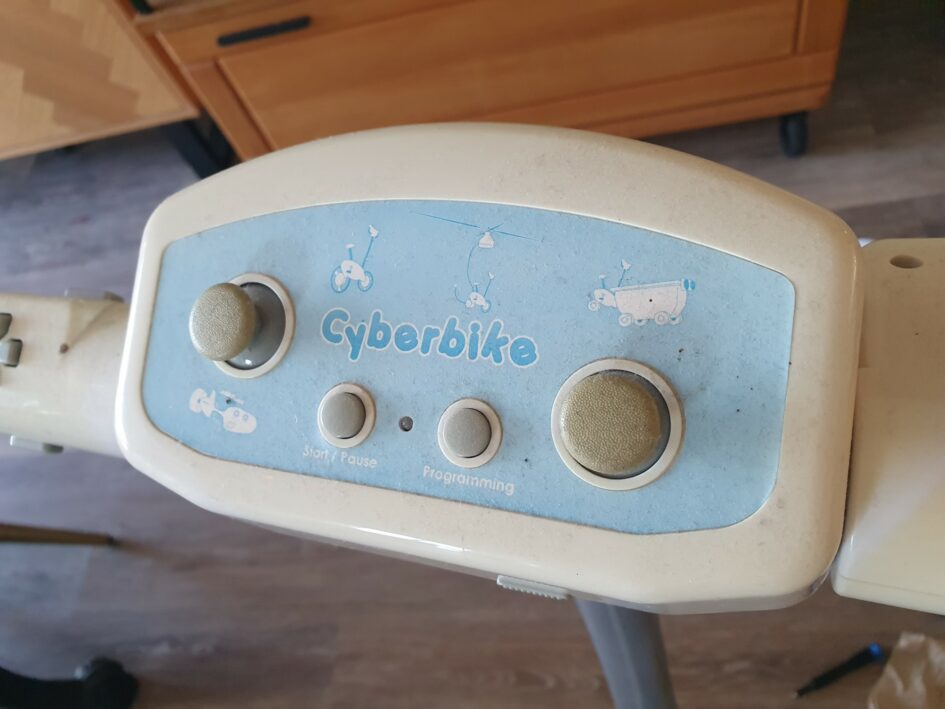

Yes il est reconnu ! Et je peux utiliser les boutons du guidon pour naviguer dans les menus \o/

Par contre, je ne vais pas le remonter comme ça !
Le vélo avait déjà un point faible au niveau de la carte qui a cassé, et avec ma réparation la carte reste fragile et il faut remédier à ça.

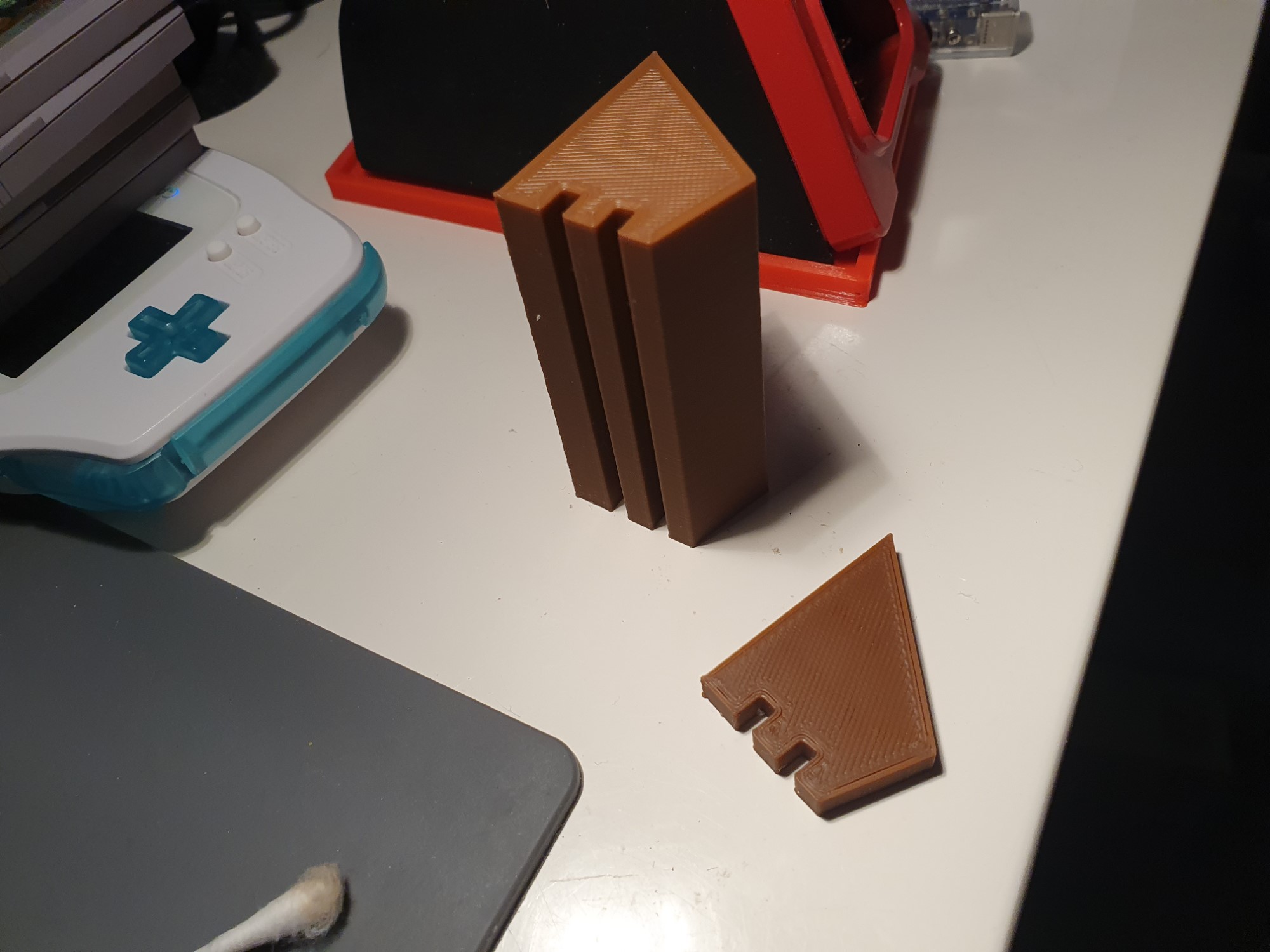

Après quelques minutes de modélisation 3D et un petit prototype, j’ai imprimé ça :

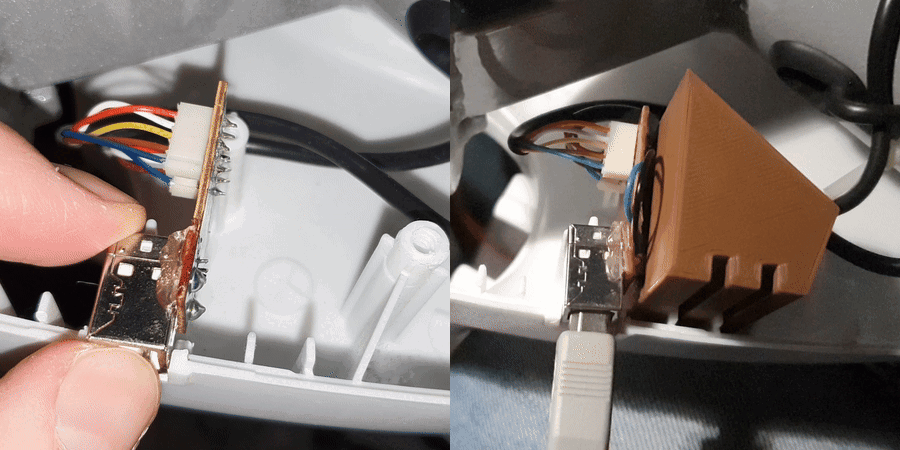

Son but est de caler la carte pour qu’elle ne se plie pas si on appuie sur le câble quand il est branché. Voici un GIF qui illustre bien le problème initial et l’utilité de la cale :

(oui j’aurais pu l’imprimer en blanc mais j’avais la flemme de changer de filament … 🙄)

Maintenant, remontage et test !

Le jeu semble cool, il y a 4 modes, mais dans aucun il capte quand je pédale.
Et aussi, à chaque fois que je pédale à peine en avant il considère que j’appuie sur le bouton de validation, c’est hyper frustrant et je ne pense pas que ce soit normal, il faut donc le redémonter …

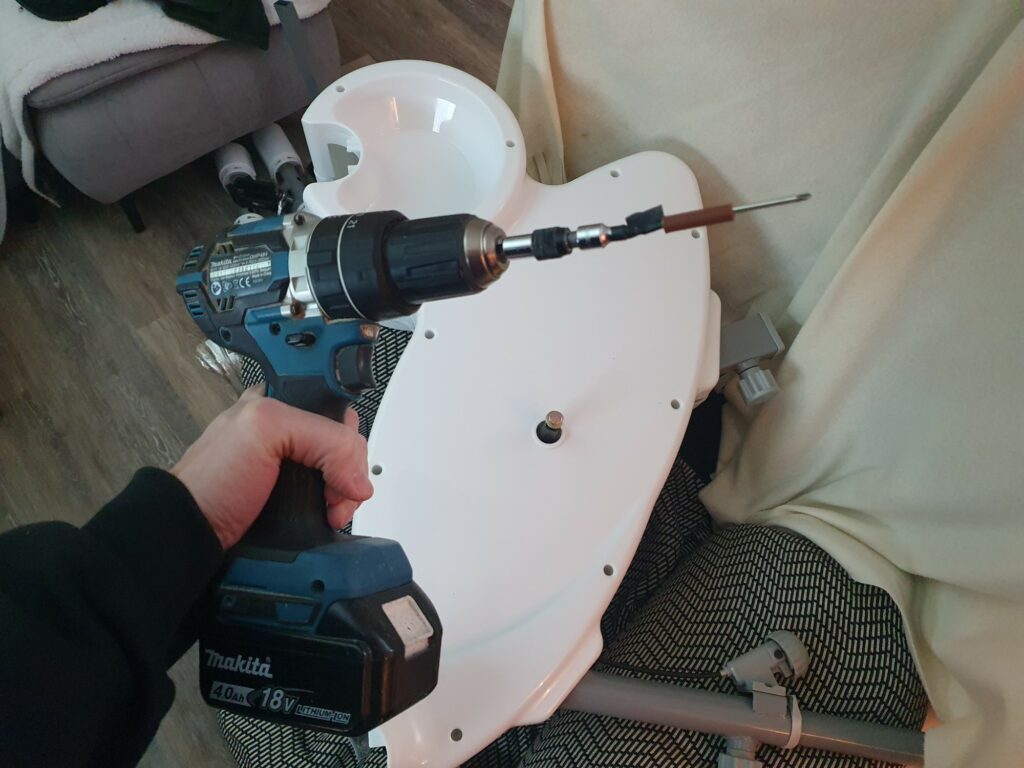

C’est la galère de virer toutes les vis, et en plus c’est difficile de bien viser sur la vis avec mon outil de fortune, j’ai donc utilisé la visseuse, bien plus rapide 😃

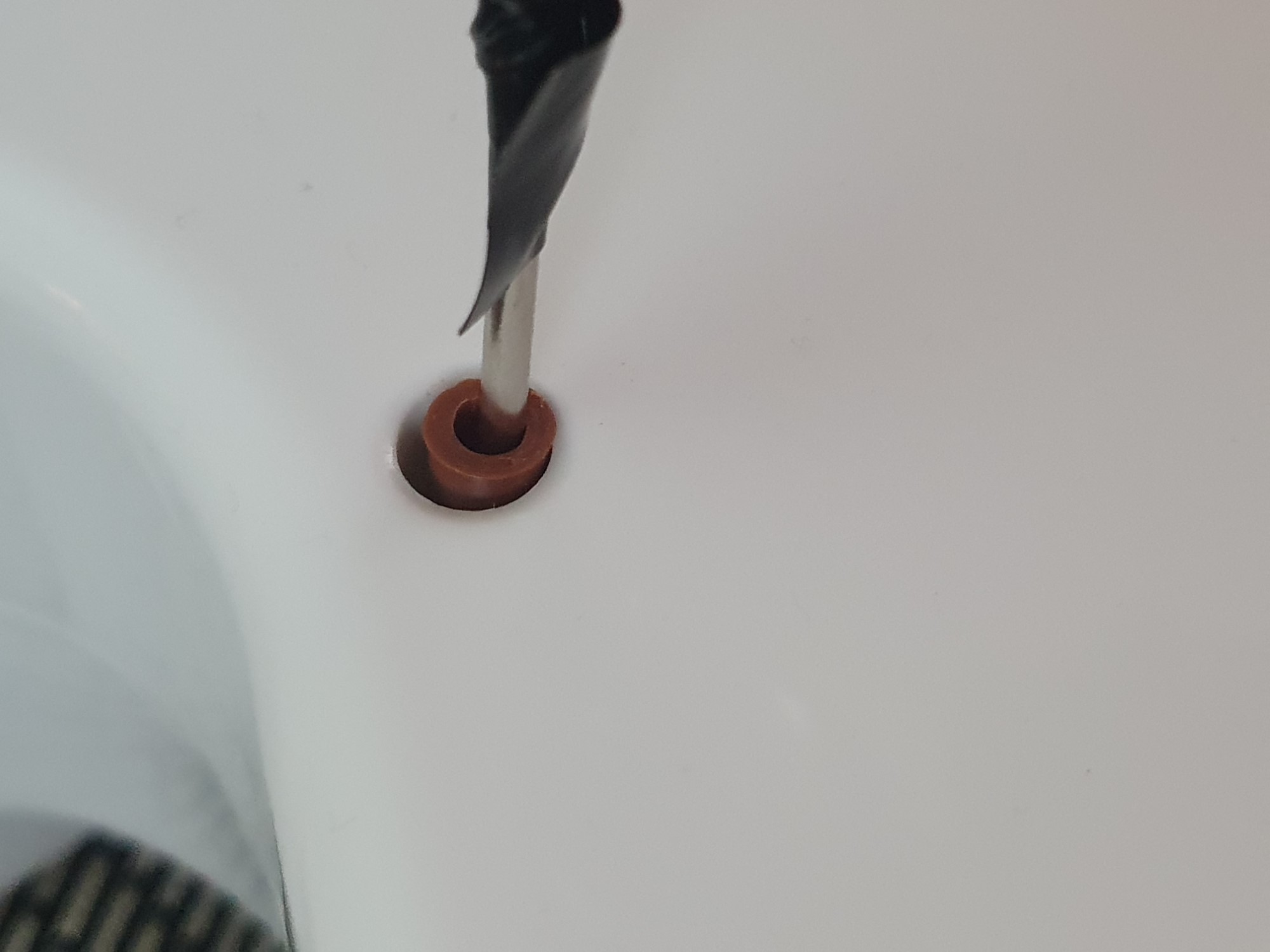

Et j’ai aussi imprimé un petit cylindre qui me sert de guide pour que le tournevis soit directement au milieu de la vis 😌

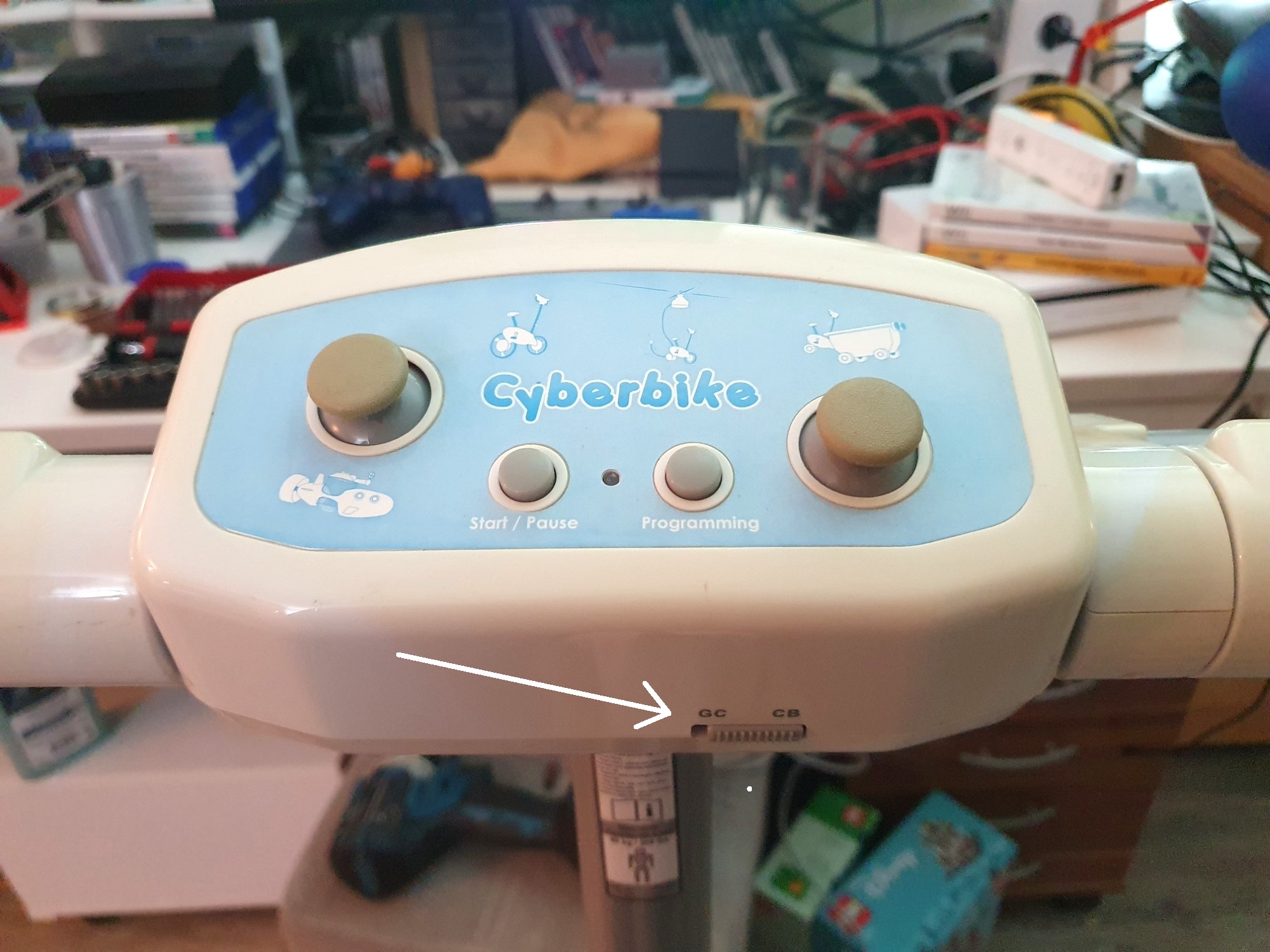

Bref, après pas mal de temps à re-re-re vérifier la continuité de mes soudures et chercher d’où peut venir le problème, j’ai vu ça :

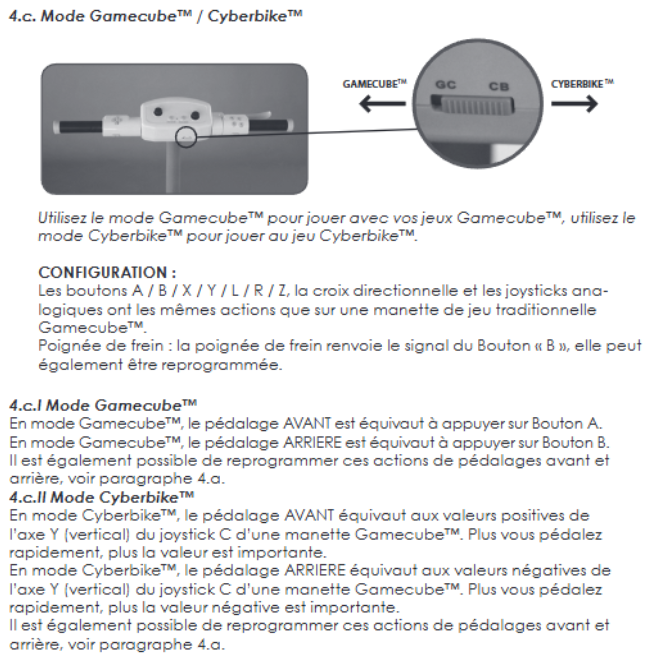

Et comme le manuel (trouvé sur Internet) l’explique bien, il faut mettre ce bouton sur CB pour jouer à Cyberbike, et il était évidemment sur GC 😩

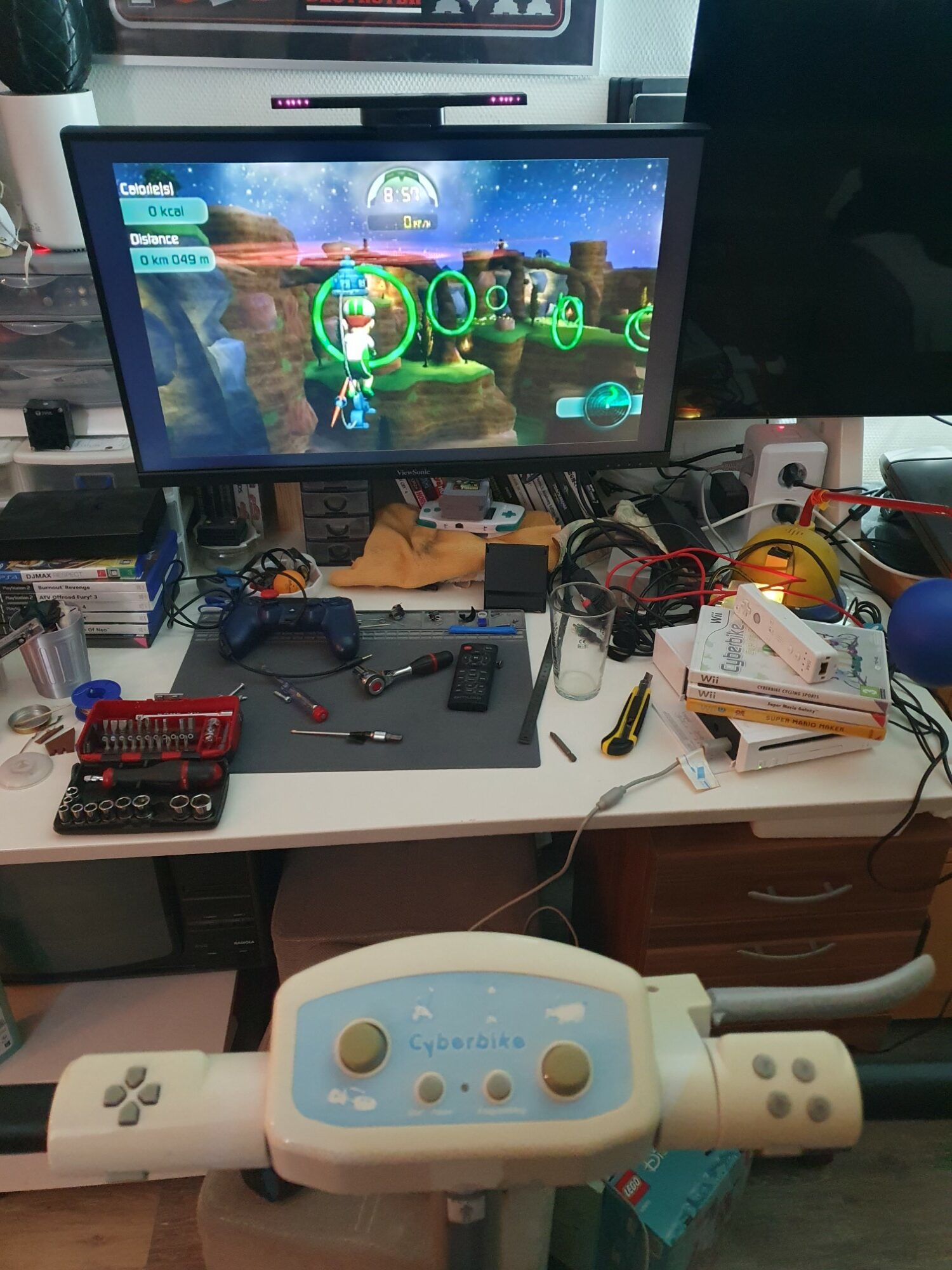

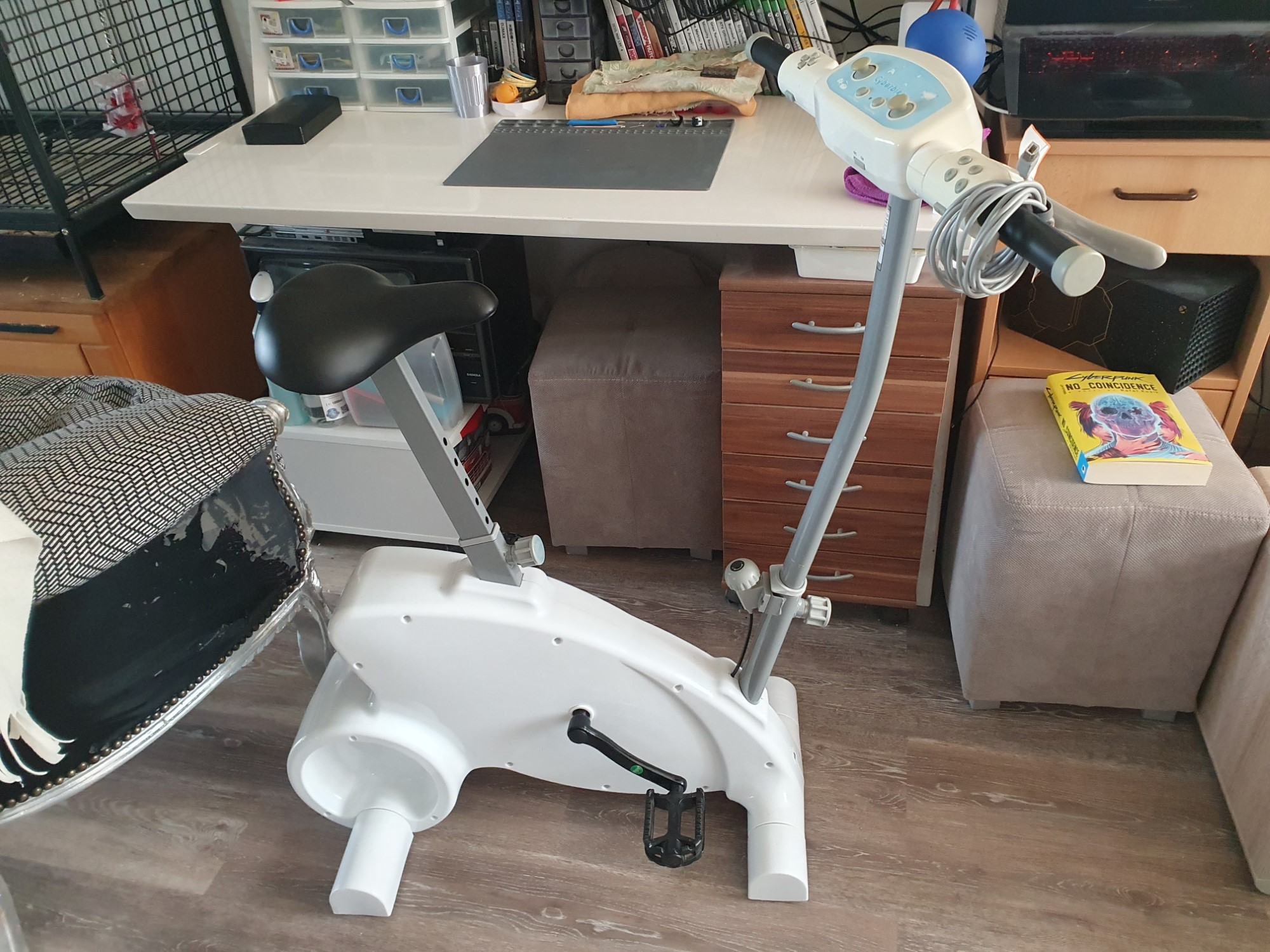

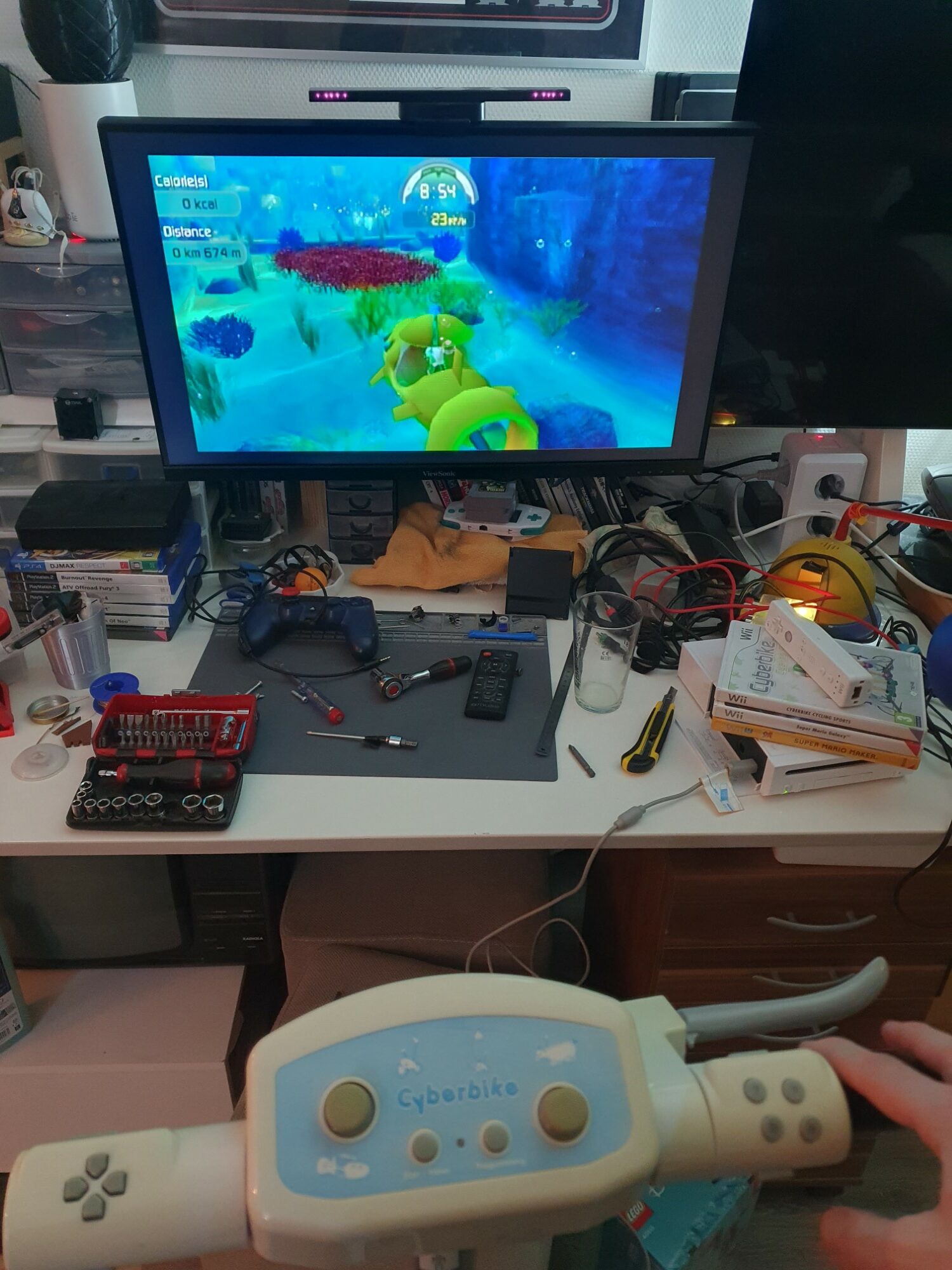

Une fois ce bouton bien réglé et le vélo remonté, on peut ENFIN s’amuser !

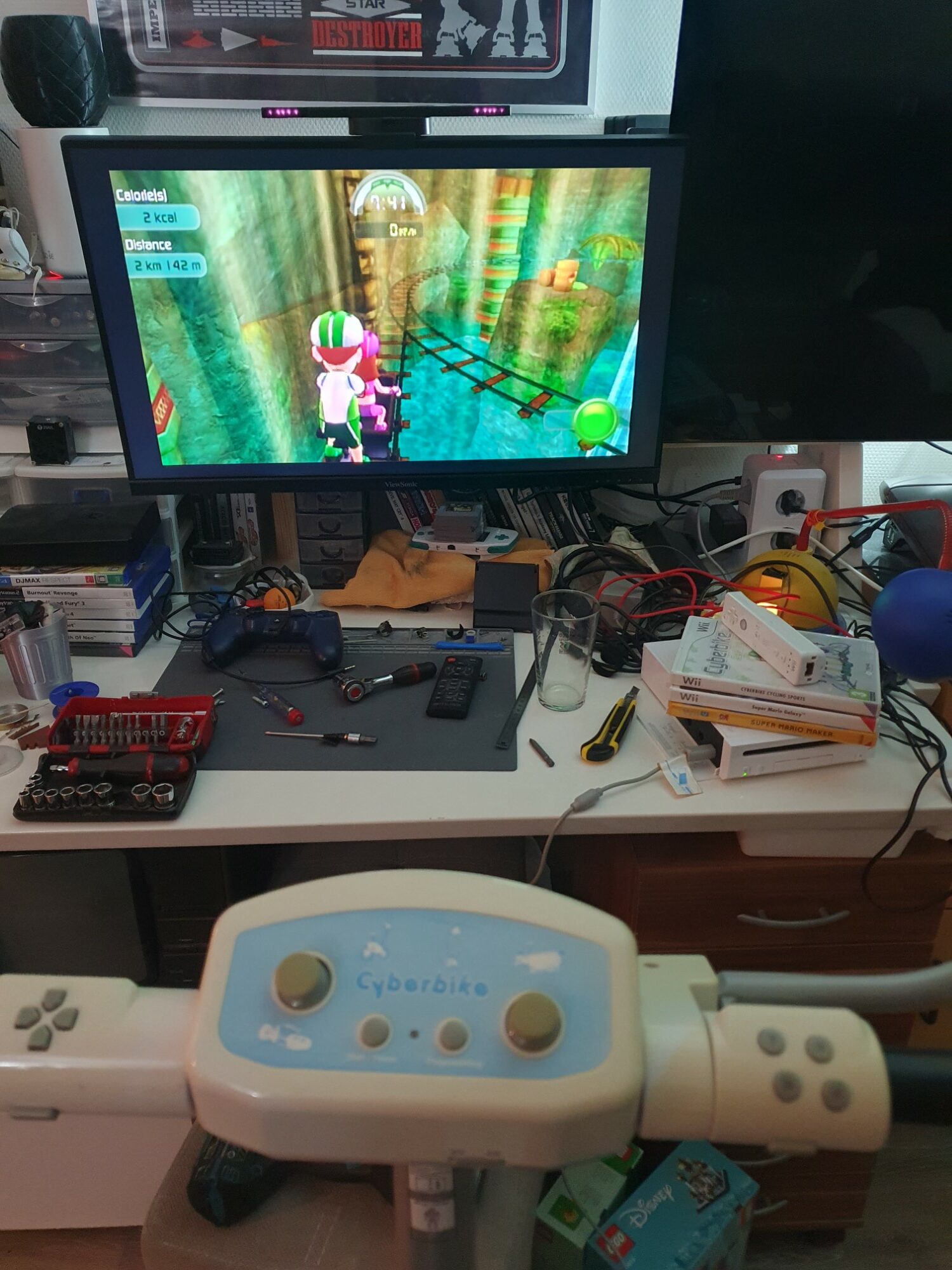

J’ai pris des photos que de 3 des 4 jeux, mais bon c’est pas fameux …

Le seul que j’ai bien aimé c’est le CycloRail, mais bon on tourne quand même très vite en rond, c’est vraiment un système hyper simpliste, même pour l’époque.

Et voilà un bricolage terminé avec succès, il faut maintenant que j’arrive à m’en débarrasser, je n’ai plus envie de le voir dans mon couloir 😁

~ FIN ~
