Aujourd’hui, on va tester la PlayStation 2 Slim reçue dans le Colis du 19/02/2021 ! Le vendeur n’avait aucune idée de son problème, nous allons voir ça 🙂

Je l’ai testée en même temps que les deux autre PS2 reçues dans le même colis :

Pas grand chose à tester en fait car elle ne démarre pas du tout. La petite LED qui indique qu’elle est alimentée ne s’allume même pas.

Voilà cette petite LED sur ma PS2 Slim fonctionnelle :

C’est donc sûrement un soucis d’alimentation !
Place au démontage :

Sony a bien géré, ce sont de petits clips qui cachent les vis, il n’y a rien de collé, ça permet un démontage propre 🙂

Le tout est supervisé par Lady Vaudou et Le Chuck !!

La voilà ouverte :

Le bloc optique se démonte en premier :

J’ai ensuite enlevé le petit ventilo :

Je fais un test rapide sur les bornes de la prise d’alimentation, juste pour être sûr que la prise est ok :

Le chargeur délivre 8,5V donc on est bon !

Oh un truc bizarre sur la carte mère :

On voit qu’il manque un composant ! Après quelques recherches sur le net, il s’agit en fait d’un des boutons qui détecte que le lecteur DVD est bien fermé.

Ce n’est pas ça qui empêche la console de s’allumer, mais je l’ai quand même shunté, comme ça quand la console sera réparée, les jeux pourrons se lancer :

En plus, cette PS2 a un second bouton qui détecte la fermeture de capot, donc là il lui en reste un, ce qui est suffisant 🙂

J’ai ensuite démonté les protections métalliques de la carte mère afin de voir tous ses composants :

Un des problèmes courant sur les PS2 ce sont des fusibles qui lâchent, et ça correspond à notre problème d’alimentation, il faut donc tester tous les fusibles !

Ce forum m’a bien aidé ! En plus d’expliquer comment identifier la version de carte mère de la console, il liste la totalité des fusibles, c’est génial 🙂
Cette PS2 est une SCPH-70004 (c’est écrit derrière), et d’après le forum, elle contient une carte mère version 13.
Voilà donc la position des fusibles pour cette console, l’image provient du forum cité ci-dessus :

Résultat des tests : ils sont tous bons à l’exception du fusible « PS1 », celui-ci même :

Je n’ai pas ce genre de composant en stock, je vais donc le commander et il faudra patienter sa livraison pour pouvoir le remplacer, et voir si cela est la seule panne de cette PS2 !

C’est assez compliqué à trouver ce genre de composant (j’évite les « packs de fusible pour PS2 » vendus chers pour ce que c’est) car il existe des milliers de fusibles différents.
Heureusement le forum a précisé que c’était un 0,5A, il manque encore une tension et une taille. Pour la taille, je l’ai mesuré :

Il fait 1,8 mm x 0,9 mm, ça ne va pas être évident à changer ^^’

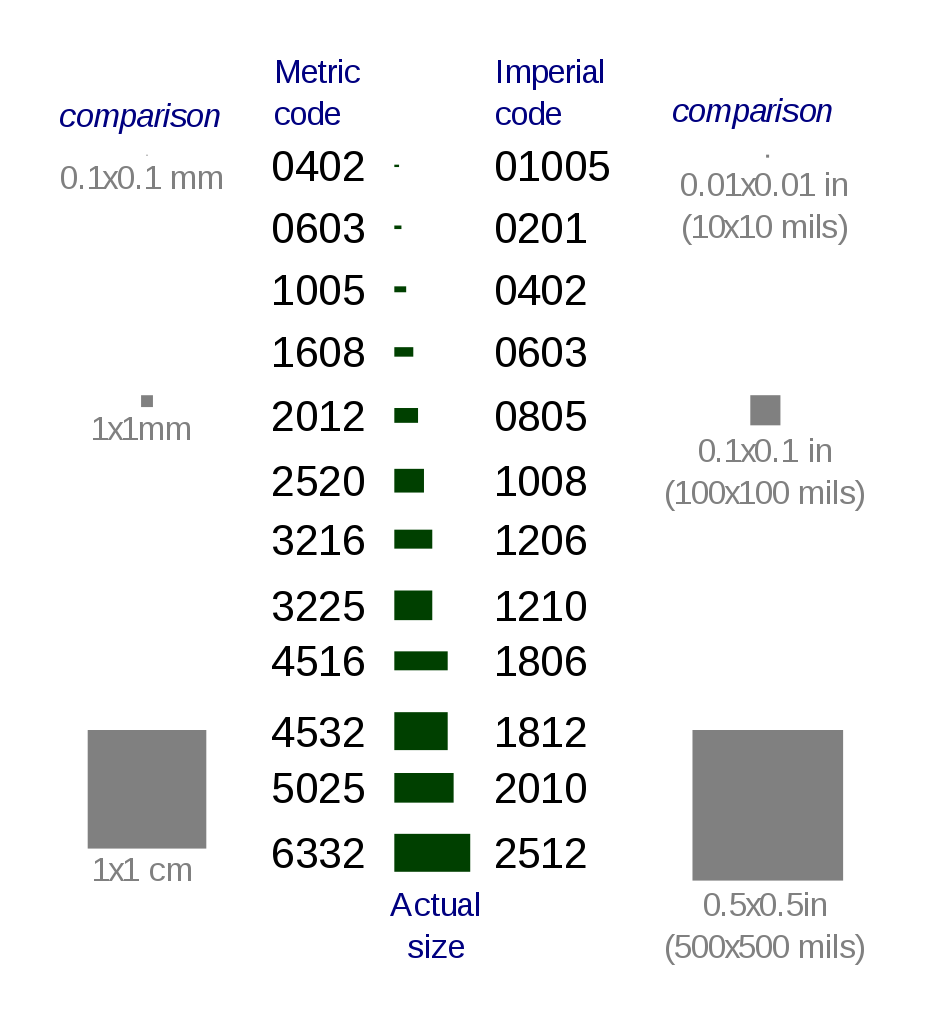

Ces composants soudés en surface ont des codes à 4 ou 5 chiffres pour identifier leur taille, et en fait c’est assez simple, voici un schéma pris sur Wikipedia :

En fait ils ont un code métrique et un code impérial pour désigner le même boîtier. Et ce code correspond en fait à leur taille !
Le fusible que j’ai mesuré fait 1,8 x 0,9 mm, donc je cherche un boîtier 1809 … bon il n’existe pas, mais le plus proche dans la liste c’est 1608, soit 1,6 x 0,8 mm çe qui devrait aller.

Il suffit donc de chercher un fusible de type « 1608 » ou « 0603 » de 0,5A ! Il reste entre la tension qui est inconnue, mais je suis parti sur un 6V, la plus basse que j’ai trouvée, on verra bien 🙂

La commande est passée, il faut maintenant patienter …

Mise à jour du 15/03/2021

Regardez ce qui est arrivé !

On dirait un microfilm ! Mais ce sont bien les petits fusibles commandés le mois dernier.

Au niveau de la taille, ça ressemble pas mal à celui d’origine, ils sont juste un peu plus épais :

La première chose à faire et de dessouder le fusible HS … mais j’ai pas réussi 😮
Et je n’ai pas voulu trop faire le bourrin car en forçant on peut abimer les pistes. Du coup, j’ai eu une idée :

Je l’ai soudé au dessus de l’autre ! Un fusible HS est en fait comme une interrupteur ouvert, ce n’est pas gênant qu’il reste en place.

On est d’accord, c’est pas génial, c’est pas mon bricolage le plus propre, mais il semble bien tenir sur l’autre.
Branchement de la console :

Ah la LED rouge s’allume, c’est déjà mieux qu’avant 🙂
Est-ce qu’elle va démarrer ?

LED verte et menu de la console, super !
Maintenant on lance un jeu :

Aucun soucis elle semble bien fonctionner !

Je l’ai remontée et en ai profité pour faire une course et je n’ai rencontré aucun soucis, elle fonctionne nickel 🙂

Bonus

Savez-vous que le logo PlayStation à l’avant des PS2 (et PS2 Slim) peut se tourner ? Comme ça il est toujours droit, que la console soit debout ou couchée !

~ FIN ~
